Репер «ГУГК»
Московская область. Долгопрудный. Институтский переулок, дом 6. Год постройки 1948.
ГУГК или Главное управление геодезии и картографии образовано как Высшее геодезическое управление 15 марта 1919 года. 10 мая 1967 года преобразовано в Главное управление геодезии и картографии при Совете министров СССР. 20 апреля 1991 года переформатировано в Главное управление геодезии и картографии при Совете министров РСФСР.
Помимо реперов Главного управления геодезии и картографии встречаются еще и нивелирные марки ГУГК.
Московская область. Щёлково. Советская улица дом 54. На здании Щелковского историко-краеведческого музея.
Московская область. Кашира. Московская улица дом 1.
Московская область. Кашира. Советский проспект дом 14.
Что такое ориентир гугк
Путешествуя как-то по побережью Белого моря, а точнее по Терскому Берегу Кольского полуострова, в одном из камней, совсем недалеко от воды, мы увидели вот такую метку. Уже тогда было понятно, что это какой-то геодезический знак, но подробностей мы не знали.
Впоследствии в ходе наших путешествий на такие знаки мы стали натыкаться все чаще. Причем они могли быть забиты просто в скалу, а могли представлять собой отдельную бетонную конструкцию. Вот этот пункт, например, стоит посреди тундры на Новой Земле.
Встретить их можно где угодно, даже в совершенно диких местах, где редко ступает нога человека, но где тем не менее побывали геодезисты, вот как тут — на архипелаге Земля Франца-Иосифа.
Может быть вы и сами встречали такие метки. Они есть везде: и в стенах городских домов, и в необитаемых дебрях.
Это все геодезические знаки под названием репер. По их номеру известны координаты места и определяется высота над уровнем моря. На реперах закрепляется металлический диск диаметром 5 сантиметров (марка) с номером и указанием ведомства.
Надпись на репере — ГУГК расшифровывается как Государственное Управление Геодезии и Картографии.
Хотя, ставить реперы могут и военные картографы, в этом случае надпись будет другой. Вот как тут аббревиатура МВМС расшифровывается как Министерство строительства военных и военно-морских предприятий СССР (Минвоенморстрой), созданный в 1946 году, и ликвидированный в 1949 году.
Кстати, из-за короткого времени существования этого ведомства очень легко можно понять, когда поставлена эта метка на юге Новой Земли. Ясно, что ее вбили в период с 46 по 49 год. Давненько это было.
Над обычными реперами ставится прибор на штатив. А бетонный столб нужен для принудительного центрирования инструмента, как правило для астрономических или высокоточных угловых измерений.
Точнее эти конструкции можно называть пунктами ГГС (Государственной геодезической сети). Над обычными пунктами ГГС как правило ставится наружный знак: пирамида, от трех до пяти метров высотой, или «сигнал» — вышка с которой можно наблюдать, и которую можно наблюдать с других пунктов.
ГУГК — охраняется государством

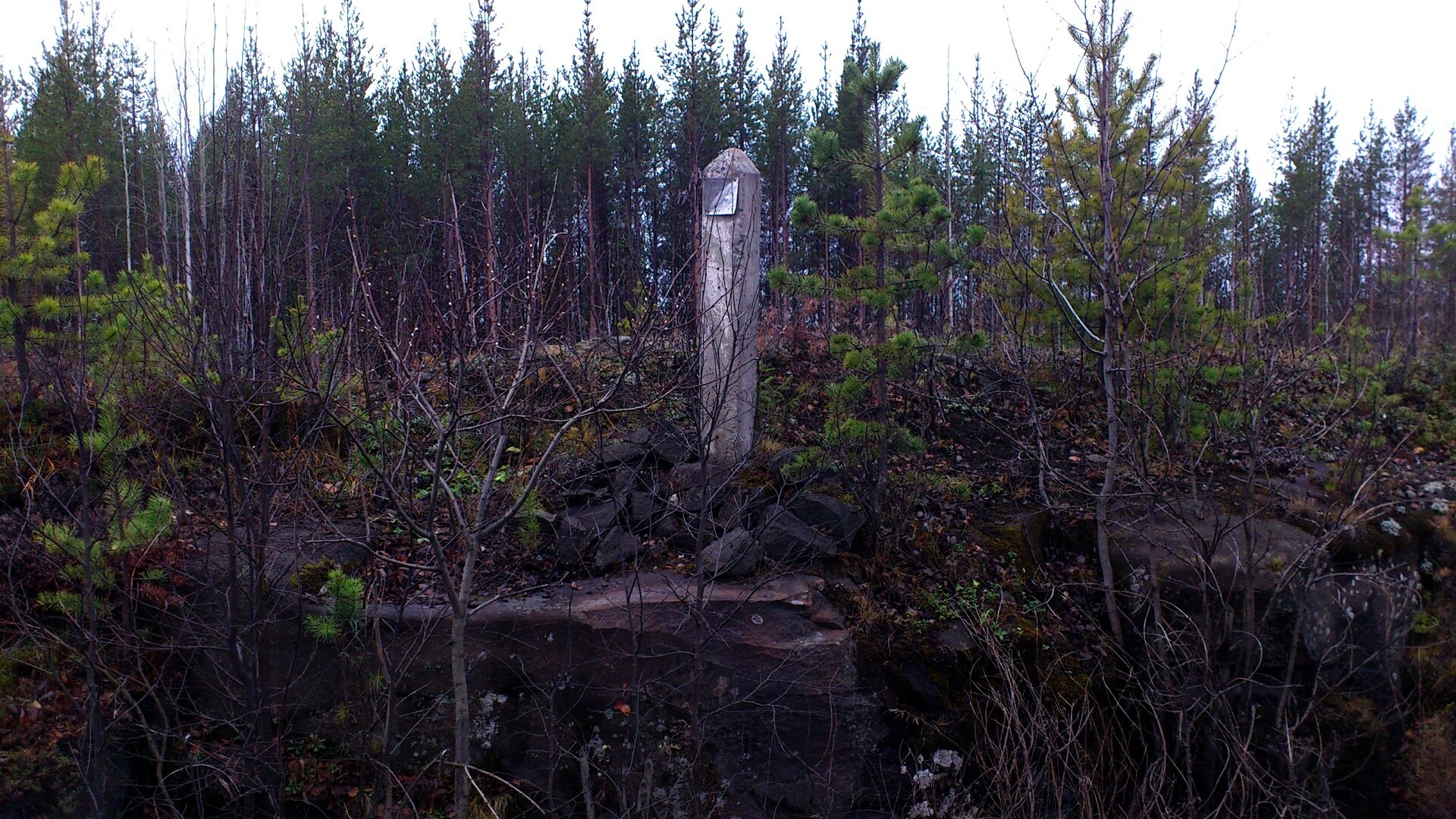

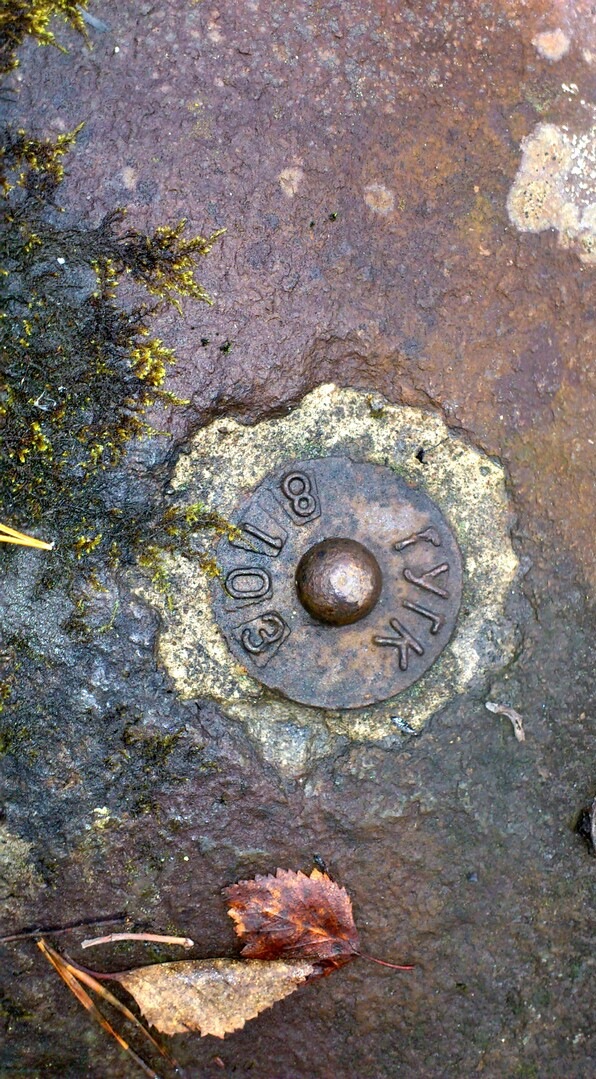

Сколько уже работаю на железке и хожу по этим путям, но сегодня увидел вот такой геодезический пункт:столб с табличкой и дюбель в скале, смотришь-то в основном на путь а не по сторонам, вот наверно за 16 лет его и не видел :-)Кому интересно что это такое забейте через поисковик любой — есть подробное описание.
Комментарии 9
Я такой репер нашёл у нас в Харьковской области, (Двуречанский район) возле ж/д пути перегона Двуречная-Тополи.
Интересно, цифры не запомнил?
Хех зашёл на драйв через 5лет. Не цифры к сожалению не запомнил, я только фото таблички сделал, а на саму отметку не обратил внимания …
Интересно, цифры не запомнил?
цифры — это просто номер пунка полигонометрии (это я умничаю, слышал от родителей, они всю жизнь геодезистами были, отцу даж заслуженного россии дали и на пензию).
он, этот пункт имеет точные координаты, и нанесён на карты (не все, ессно).
столбик геодезисты называют «сторожок»
а этот кругляш с номером — макушка трубы, углублённой на два с лишним метра с бетонным якорем внизу.
та ещё работёнка была у них при совке.
это сейчас GPS/Glonass.
Спасибо за подробное разъяснение! Теперь знаю!
цифры — это просто номер пунка полигонометрии (это я умничаю, слышал от родителей, они всю жизнь геодезистами были, отцу даж заслуженного россии дали и на пензию).
он, этот пункт имеет точные координаты, и нанесён на карты (не все, ессно).
столбик геодезисты называют «сторожок»
а этот кругляш с номером — макушка трубы, углублённой на два с лишним метра с бетонным якорем внизу.
та ещё работёнка была у них при совке.
это сейчас GPS/Glonass.
Да и сейчас эти гпс такую точность не дают, до сих пор пользуются ими
Геодезические пункты, виды и их классификация
Для ведения любого вида геодезических работ, безусловно, используют измерения. Большую часть из них выполняют в полевых условиях на местности. За исходные отправные точки измерений берут известные координаты точек, обозначенные специальными метками (марками) и закрепленные специальными знаками в наиболее пригодных местах и подготовленных для этого поверхностях. Все такие точки обычно называют геодезическими пунктами. Они всегда являются неотъемлемыми элементами наземных геодезических и подземных маркшейдерских сетей. Все данные по этим пунктам, как правило, соответственно оформляются, систематизируются и каталогизируются.
В 2020 году появилась возможность получить сведения о пунктах государственной геодезической сети онлайн. Подробнее читайте в статье: «Как заказать пункты ГГС в Росреестре в 2020 году?»
Классификация геодезических пунктов
В зависимости от сроков использования пунктов в работе их можно выделить на такие группы:
Геодезические пункты делятся еще на такие, которые несут в себе только высотные координаты и применены в сетях нивелирования. Они именуются реперами. Другие пункты считаются носителями плановых координат и используются в опорных геодезических сетях государственного, регионального и местного назначения. Стоит отметить, что с развитием спутниковой высокоточной геодезии на всех пунктах практически определяют все три пространственные координаты.
Так же геодезические пункты можно классифицировать по точности исполнения в сетях выполненных геодезических наблюдений, в зависимости от класса или разряда, например плановой государственной опорной сети:
Геодезические пункты так же можно разделить на типы в зависимости от мест, глубины заложения знаков и категории грунтов. На это влияют климатические условия местоположения пунктов, а именно глубины промерзания почвы в зимний период в разных регионах страны.
Методы и технологии создания, развития геодезических сетей то же являются критериями по группированию пунктов, а именно:
Более того их можно назвать современными опорными региональными геодезическими пунктами перспективного развития. Они являются целым комплексом высокоточного определения координат в выбранной точке, наиболее удобной для совместной работы по наблюдениям со спутниками. С помощью таких станций производят непрерывные измерения по определению координат местоположения на пунктах наблюдений в стационарном и передвижном (RTK) режимах.
Программа создания геодезических пунктов
Выполнение работ по созданию геодезических пунктов включает в себя целую программу. Если кратко изложить, то ориентировочно в нее входят следующие составные части:
Геодезические пункты охраняются государством, что указывается на специальных табличках.
Места закладки пунктов, как правило, должно быть узнаваемо, хорошо просматриваться и иметь возможность длительной сохранности. В населенных пунктах места закладки марок и реперов в обязательном порядке согласовываются в управлениях архитектуры и строительства и организациях, в ведении которых находятся все подземные коммуникации. В населенных пунктах ввиду сезонного промерзания грунтов геодезические пункты, центра и реперы закладываются в стенах, цокольных частях фундаментов на высотах от 0,3 до 1,2 метра. В исключительных случаях, где невозможно сделать закладку марок и реперов в стенах зданий, разрешается глубинная их закладка.
Геодезические пункты, их устройство и закладка производится и при выполнении:
Это происходит с дополнительными особенностями применительно к конкретным условиям работ и на основании соответствующих нормативных документов.
