Разборка дверей (и устранение дребезжания)
Причиной разборки дверей послужило, какое то дребезжание внутри двери при прослушивании музыки, особенно на низких частотах. Долго раздумывать не стал, и решил разобрать и посмотреть в чем дело. Благо опыт разборки дверей уже был по предыдущим машинам. И главное причина была найдена!
Снять заглушку №1 (поддев ее с низу в углу под кнопками острым предметом). Аккуратно снять накладку не поцарапов её, оттягивая её с низу и в верх (отщелкивается туго). Снять площадку с кнопками №5, потянуть рукой за край вверх и затем отсоединить клемму.
Открутить болты (звездочка) №1,2,3,4,5,6. Затем начиная снизу оттягивать всю панель на себя, отщелкивая пистоны №7. Потом приподнять всю панель, высвободив её из оконной рамы. Все панель снята.
Затем надо снять тросик с ручки открывания двери. Для этого защелку №1 потянуть вверх и освободить её, а потом вынуть тросик с шариком на конце №2 из ручки

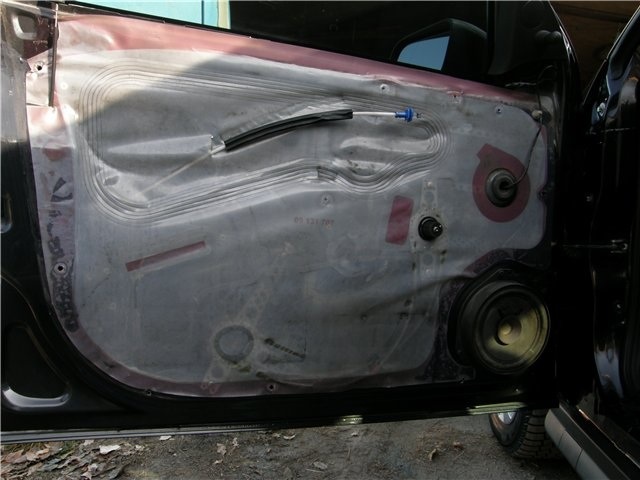

И наконец, причиной дребезжания служила пленка, гуляющая туда сюда при вибрации динамика, особенно в середине, где она сделана в виде гофры рис №5.

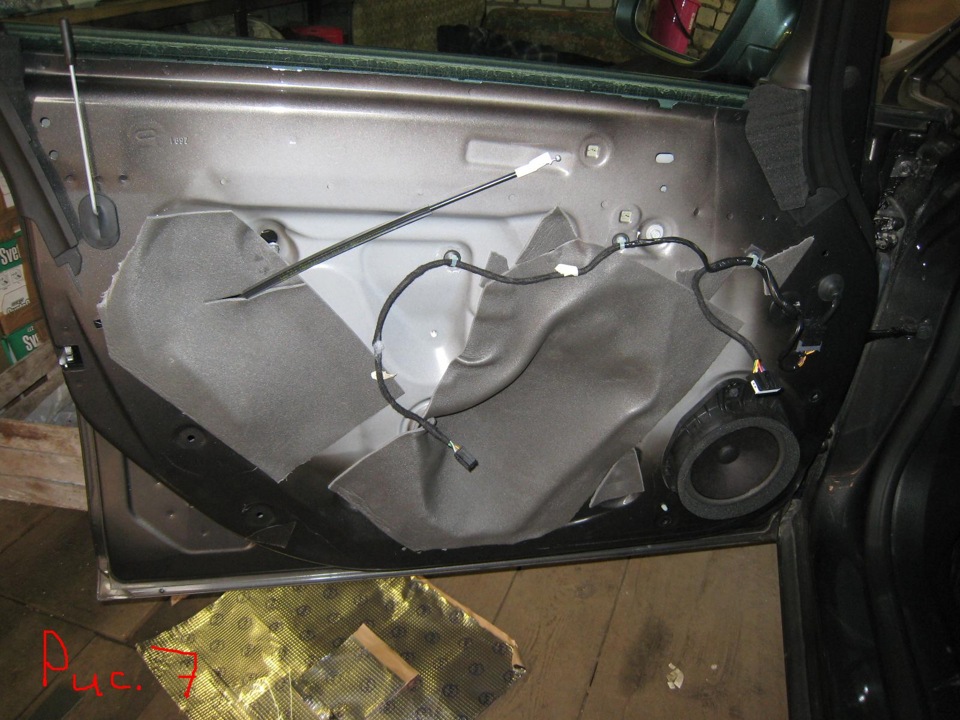

Решение было одно убрать её совсем, и в место неё поставить самоклеющую шумоизоляцию рис №7, заклеив тем самым все отверстия.
Результат отличный, сейчас ни дребезжания, ни лишних шумов.
Opel Astra J
Снятие и установка обивки передней двери
Вам потребуются: отвертки с плоским и крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Поддев отверткой заглушку…
4. …и выверните верхний винт крепления обивки.
5. Выверните винт крепления к подлокотнику блока управления стеклоподъемниками…
6. …извлеките блок из гнезда в подлокотнике…
7. …нажмите на фиксатор колодки жгута проводов…
8. …отсоедините от него колодку жгута проводов и снимите блок.
9. Поддев отверткой край облицовки подлокотника…
10. …снимите облицовку, преодолевая упругое сопротивление ее держателей.
11. Через отверстия в подлокотнике выверните средний…
12. …и нижний винты крепления обивки.
13. Поддев отверткой задний нижний край обивки…
14. …отсоедините обивку от двери, преодолевая сопротивление держателей.
15. Выведите держатель задней верхней накладки двери из зацепления с обивкой двери…
16. …и отсоедините накладку.
17. Отсоедините обивку от двери, преодолевая сопротивление ее держателей.
Так расположены держатели обивки передней двери.
18. Подденьте отверткой фиксатор наконечника оболочки троса привода замка…
19. …извлеките наконечник из упора на корпусе внутренней ручки двери…
20. …и отсоедините наконечник троса от рычага ручки.
21. Нажмите на фиксатор колодки жгута проводов джойстика управления наружными зеркалами…
22. …отсоедините колодку от джойстика и снимите обивку двери.
23. Установите обивку передней двери в порядке, обратном снятию.
Шумоизоляция передних дверей
Всем здрасьте!
Сегодня продолжу рассказ про шумку передних дверей.
Итак, для разборки понадобится:
1) Ключ TORX 20 (Звездочка),
2) Трубка/головка/ ключ (на худой конец) на 7
3) Плоская отвертка
4) На всякий случай новые пистоны (про них писал в теме про задние двери)
Суть разборки заключается в том, чтобы снять декоративную заглушку вверху, блок стеклоподъемников (поддев его с правой стороны ближе к обшивке) и пластиковую накладку на ручке закрывания двери (левой стороной она заходит в обшивку, поэтому отщелкиваем либо сверху, либо снизу справа, аккуратно поддев ее отверткой (желательно обернуть отвертку во что-нибудь, чтобы не поцарапать пластик) После этого откручиваем 3 винта ключом Torx 20. В заключение следует вывести нижнюю часть края обивки из под верхней (на фото указано). После этого поддеваем нижний левый край и тянем обшивку.
Дверь после снятия обшивки показана на фото ниже. Пленка, которой заклеена дверь, снимается хуже, чем сзади, но не жалеем, рвем и удаляем. Колонку также демонтировали (трубкой на 7) для удобства доступа.
Дальше все стандартно: обезжириваем поверхность, затем клеим вибропласт, затем сплен (у меня в дверях 8 мм). Фото наклеенного вибропласта сделать забыл(((, но поверьте, он там есть!)))
А вот дальше начались проблемы…
Поскольку водительская дверь была сделана самой первой, то с ней вышел небольшой косяк. Так же, как и на задней двери заклеили листом вибропласта внешнюю часть двери (все выемки были сделаны как в фотоотчетах многих компаний по шумоизоляции), затем наклеили битопласт, прикрутили колонку, НО. обшивка не встала на место. В итоге было принято решение переделать, но поскольку вибропласт от металла отделить достаточно тяжело, а битопласт от вибропласта — просто нереально, сделали следующее:
Вся проблема крылась в увеличенном кармане в передних дверях (в задних дверях проблемы с установкой обшивки нет), куда теперь влезает 1,5 литровая бутылка. Удобно, конечно, но для шумки не очень…
Углубление делаем без фанатизма, иначе будет цеплять стекло в нижнем положении.
После оклейки советую несколько раз проверить, подключив стеклоподъемник к клемме.
После переделки и замены 4-х пистонов, т.к. из-за установок/снятий обшивки они поизносились, обшивка встала нормально. Единственное, что посоветую, это проклеить пластиковые части моделином (даже декоративную планку). После этого все прикручиваем и устанавливаем на свои места.
Как видно на фото ниже, зазоров между металлом и обшивкой нет.
Не смотря на то, что геморроя хватанули с водительской дверью, был приобретен бесценный )))) опыт, который позволил сделать пассажирскую дверь без вышеописанных косяков.
Итоги:
1) Опыт! )))
2) Улучшение звука акустики
3) Уменьшение внешних шумов
4) Избавление от сверчков
Opel astra j разбор двери
Вам потребуются: отвертка с плоским и крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Поддев отверткой заглушку…
4. …и выверните верхний винт крепления обивки.
5. Поддев отверткой край выключателя управления стеклоподъемником…
6. …извлеките выключатель из гнезда в подлокотнике…
7. …нажмите на фиксатор колодки жгута проводов…
8. …отсоедините от выключателя колодку жгута проводов и снимите выключатель.
9. Отжав отверткой пружинный фиксатор облицовки подлокотника…
10. …снимите облицовку.
11. Через отверстие в подлокотнике выверните винт крепления обивки.
12. Поддев отверткой задний нижний край обивки…
13. …отсоедините обивку от двери, преодолевая сопротивление держателей.
14. Отсоедините обивку от двери, преодолевая сопротивление ее держателей.
Так расположены держатели обивки задней двери.
15. Подденьте отверткой фиксатор наконечника оболочки троса привода замка…
16. …извлеките наконечник из упора на корпусе внутренней ручки двери…
17. …отсоедините наконечник троса от рычага ручки и снимите обивку.
18. Установите обивку задней двери в порядке, обратном снятию.
Учитель по разбору двери(Part 1)
Далее аккуратненько снимаем ручку до конца, потягивая ее на себя, но при этом оттянув ручку открывания двери, чтобы вынуть первую из всех креплений.когда сделаешь эту операцию, получится так:
Затем, начнем новый геморрой:снимем крутилку открывания окон(у кого стеклоподьемники электрические, тот с довольным видом бежит к следующему абзацу.А мы с тобой, обладатель полной механики, займемся ее разбором.Берем ту самую плоскую загнутую отверточку, приготовленную заранее, давим на дверную карту одной рукой, а отвертку суем между колечком, прилегающим к карте, и, собственно ручкой, и пытаемся подцепить стопорный зажим.он в форме подковы:
Находится он в попе ручки, достать его с первого раза не просто, но ты не дрефь, все будет ок)))вынул?Красавчик, я знал, что ты сможешь)))Когда ты вынул зажим, вынимай смело ручку и колечко.
Следующий абзац)))
В это время твой братюня занимается другой фигней:снимает околозеркольную заглушку(с встроенной пищалкой такая).Для этого надо знать, что она сидит на трех ушлепских пистонах, с которых, однако, она довольно таки легко слезает)))пусть он просто возьмется двумя руками за верхнюю ее часть, просунет пальцы между дверью и заглушкой и оттягивает ее, перед этим сняв пимпочку регулировки зеркала, потянув ее на себя…Если он тоже халк, то она быстро поддастся и характерно стукнет-это вышли пистоны.если эти пистоны остались в двери-не беда:они вынимабельны, главное аккуратно их поддеть…
Ну а ты, друг мой, берешь фигурную отвертку и откручиваешь 6 винтов, на которых и держится дверная карта(четыре винта в ручке, которую мы разобрали, и два снизу карты)
Когда открутишь, присмотрись к ручке двери-увидишь синюю хрень в глубине.Это защелка тросика открывания двери.берешь плоскую отвертку и снимешь ее, надавив на защелочку.
Далее нужно снять карту с пистонов.для этого есть два пути:больной для пальцев, но более эффективный и безболезненный для обшивки:поддеть снизу карту пальцами и по-легоньку протаскивать пальцы вверх по щели, аккуратно оттягивая карту(будут слышны звуки выхода пистонов), и варварский для обшивки но более легкий-впихнуть в щель снизу отвертку и так же вести ее вверх.только сверху карты, у стекла, не делай так же-погнешь.
а теперь начинается самое веселое: магия)))
По стандарту принято, чтобы карта снималась вверх.но немцы не любят как все.Поэтому ты столкнешься с такой трудностью:снизу дверь слезла с пистонов и легко оттягивается, а сверху крепко сидит…И чтобы вынуть ее до конца тебе нужно нежно, как буд-то ты разбираешь бентли, продеть между картой и планочкой около стекла отвертку(плоскую!) в районе щеколды центрального замка и постараться аккуратно отсоединить их друг от друга…Если честно, все четыре раза разбора двери у меня это получалось случайно.будем надеяться что у тебя это так же будет…только разъедини их в самом начале-дальше не кромсай, карта и так выйдет спокойно.
А теперь выдохни, ведь самое сложное позади.
Допей пивасик и вынимай до конца карту, потягивая ее слегка вверх, держа ее за верхнюю часть.
Снял?
Молодца)))только перед тем как ее отложить в сторону, заметь, что тросик открывания двери все еще надет.не забудь его снять, потянув его вверх, чтобы цилиндрик вышел из ручки.
Ну что?мы молодцы…
Но оставь силы на сборку двери обратно…делай все в обратном порядке, будь аккуратен и следи, чтобы все пистоны были на месте и целы.
Совет:не лапай грязными пальцами тканевую обшивку:она у нас легко марается, окда.
Удачи в сборке всего этого обратно)))
З.Ы.

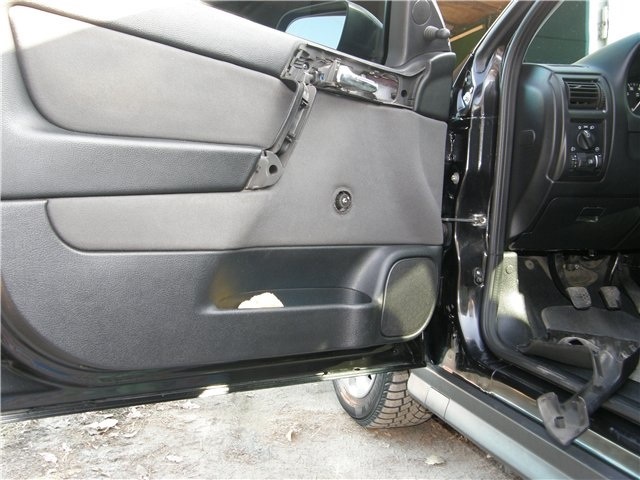

Разобранная дверь должна выглядеть так:
З.Ы.З.Ы.З.У.З.У.
Если понравилось или пригодилось-поставьте, чтоль лайков, пикинесов или хотя бы чихуахуэнью(это не мат, а порода такая:))
