16 колонки в передние двери приора

Установка передних динамиков — диаметр 16 см.

Наконец-то у меня появилась магнитола. Магнитола недорогая SoundMAX SM-CCR3037.
Если бы не этот подарок друга, не знаю когда бы ещё я ездил с музыкой.

Сразу на следующий день купил динамики Mystery.

Как посоветовал друг взял 16, у них звук должен быть получше. Но вопрос в другом как его установить в дверь, ведь размер стандартный под 13 динамики.
Сегодня решил поставить самостоятельно.
Внизу предоставлен фото отчёт процесса установки передних динамиков.
Чтобы снять обшивку нужны будут: отверка и ключ звездочка. Спасибо автоВАЗу придется покупать набор ключей звёздочка. Наверно ещё много таких подводных камней.

Забегая вперёд пластик как и клипсы у дверей Приоры неплохие, сравнение с бывшей двенашкой.

Стандартное место под динамики на 13. Аудиподготовка есть — правильно сказать два провода под динамики выведены.

Такая бумажка уже шла в комплекте с динамиками, мне осталось только обвести круг в удобном месте.

На будущее — смещать отверстие как на этом рисунке не стоит. Крайняя клипса на обшивке будет задевать динамик. На второй двери отверстие сделал выше не смещая в сторону. Неудобно было крепить, зато обшивка села отлично:)

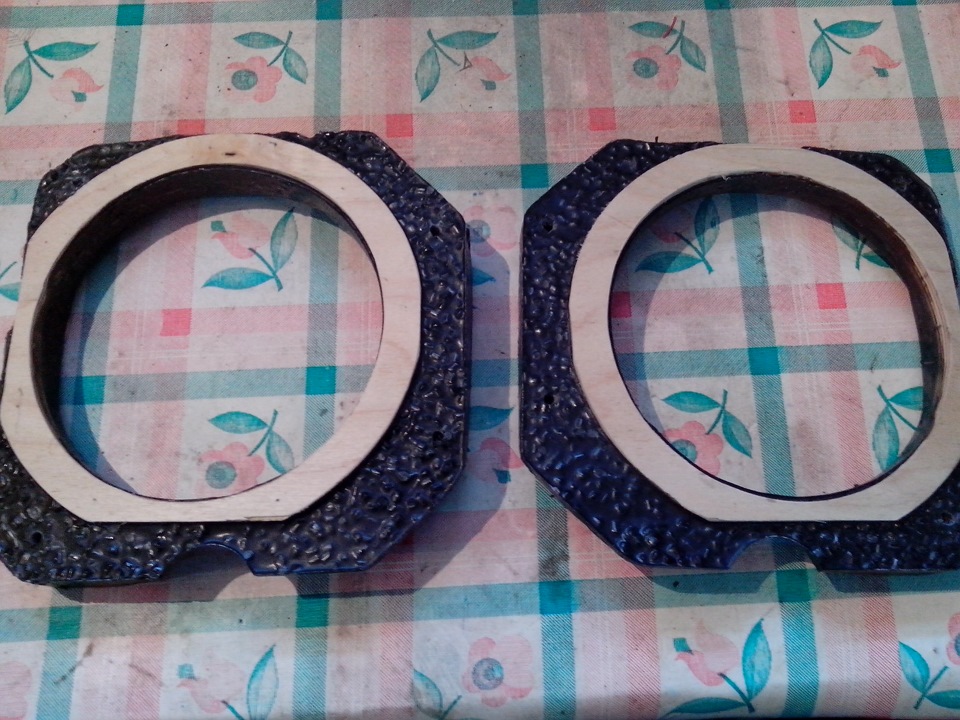

Для хорошего крепления динамика к жести двери, взял в качестве подложки 9мм. фанеру

Чтобы не задевало крепление клипсы на обшивке, сточил край динамика.

Источник

Звук преобразился (часть 2, 16см динамики в переднюю дверь)

И снова здравствуйте!
Как я уже говорил в прошлом БЖ, после установки задних динамиков, меня посетило непреодолимое желание поменять и передние динамики, на динамики большей мощности. Немного полазив по Инету, я убедился, что многие владельцы ВАЗов 10-ого и 70-ого семейств, ставят в передние двери динамики диаметром 16см. При выборе модели динамиков я посчитал разумным вперед взять динамики того же производителя, и той же серии, что и назад. Я поехал на авторынок и преобрел Boschmann XLR-6639 S

Тип акустической системы: коаксиальные АС
Число полос: 3
Типоразмер, см/дюймы: 16,5 см (6.75″)
Диапазон частот, Гц: 55 — 23000
Чувствительность, дБ: 90
Рекомендуемая мощность усилителя (RMS), Вт: 5-70
Сопротивление, Ом: 4
Номинальная мощность (RMS), Вт: 140
Максимальная мощность, Вт: 280
Установочная глубина, мм: 68
СЧ-громкоговоритель (Midrange), мм: 42
ВЧ-динамик: (Tweeter), мм: 25
HЧ-динамик: (Woofer), мм: 165
Размер магнита, мм: 100
Материал корзины: метал
Материал диффузора НЧ: полипропилен

В тот же день было принято решение и установить сие чудо.
Приехал к друзьям в гараж и начали колдовать))) Когда мы вскрыли дверь, открутили старый динамик, примеряли новый и поняли — быстро не получится…

Диаметр магнита Бошмана примерно такой же как диаметр всего динамика Кенвуд)))) и в дверь он тупо не влазит! немного покумекав, мы нашли у Дениса в гараже кусок фанеры толщиной 8мм., электролобзик и болгарку. Было принято решение резать дверь, штатное отверстие для установки динамика нужно было расширить,

по периметру отверстия было срезано примерно 1-1,5 см металла таким образом, чтобы не затронуть ребра жесткости двери. Тем временем вооружившись электролобзиком, из фанеры были вырезаны два одинаковых кольца для установки динамика, кольца закрепили сапожными гвоздями между собой и приложил и к двери. В местах где кольцо упиралось в ребра жесткости нижнее кольцо подрезалось, в процессе нескольких примерок получился переходной подиум, после чего из фанеры сделали его зеркальный дубликат на вторую сторону, и прикрутили получившийся подиум к двери

Динамик подключили и прикрутили к подиуму.

Так как подиум не везде плотно прилегал к двери, т.е. в местах контакта с ребрами жесткости были зазоры в 1-3 мм, Подиум по периметру проклеили вибро-изолляцией

Для того чтобы избежать дребезга обшивки от баса, пистоны крепления были замотаны фум-лентой, а внутренняя сторона обшивки была проклеена вибро-изолляцией

Удивительно, но карта обшивки встала на свое место, без каких либо проблем и внешний вид остался стоковый.))) Вот теперь машина зазвучала )))

Источник

Динамики 16-го размера в Приору (в передние двери) — установка

Водители любят качественную громкую музыку в машине, владельцы Lada Priora – не исключение. Реализовать хороший автозвук можно поставив динамики 16-го размера в Приору.

Ставятся они в передние двери. Такая установка часто останавливается, ведь размер предусмотренных на автомобиле Приора отверстий под колонки – 13 см. Но это препятствие установки динамиков легко преодолимо. Реализуется это проставками. Эта статья расскажет, как с минимальными усилиями установить 16 динамики в Приору на места штатных колонок в передние двери.

Штатные динамики – артикул и цена

Спереди в приору (седан, хэтчбек, универсал) устанавливались колонки диаметром 13 см (5,25 дюймов), образующие двухполюсную коаксиальную акустическую систему. Максимальная мощность – 80 ватт, сопротивление – 4 Ома, чувствительность – 4 дБ. Каталог запчастей АвтоВАЗ предусматривает для аудиодинамиков обозначение 2170-791020. На заводской конвейер аудиокомпоненты поставлялись компанией «УралАвтоКомплект». Свою продукцию этот производитель реализует под торговой маркой URAL. Сейчас динамики 2170-791020 продаются по цене от 600 рублей.

Lada Priora седан оснащались также радиодинамиками 2170-7901030 диаметром 16,5 см (6,5 дюймов), монтировавшимися на полку багажника. В заднюю стойку Приоры универсала ставились компоненты 1117-1901030. С такими же аудиокомпонентами, расположенными на опоре полки багажника, выпускались хэтчбеки в комплектации «Норма». У хэтчбеков Приора «Люкс» вместо них устанавливались динамики 2172-7901030, отличающиеся расширенным частотным диапазоном (64-18000) и диффузором с тканевым заполнением. Цена за пару этих деталей – от 700 рублей.

Акустика штатных динамиков Лада Приора удовлетворяет только непритязательных автовладельцев. Любители качественного автозвука собирают и модернизируют акустическую систему машины.

Основные неисправности

Желание выполнить установку 16 сантиметровых динамиков на Приору возникает из-за низкого качества звучания штатных колонок. Помимо полного отсутствия музыки, связанного с неисправностью проводки, владельцев Приор с заводской акустической системой приходится сталкиваться с:

Решить проблемы позволит установка качественных аудиодинамиков, прежде всего – спереди. Такая модернизация значительно улучшает звучание аудиосистемы, не требуя значительных затрат.

Производители и цены аналогов

Автомобильные акустические системы разнообразны. Популярны среди водителей Приоры:

Цены указаны за комплект из двух динамиков. Конечно, это далеко не полный список. Выбор аудиосистемы ограничивается желаниями и возможностями владельца машины.

Установка 16 динамиков в Приору

При установке нештатных динамиков меняют колонки в передних дверях Приоры, затем сзади и на полке багажника. Дополнительно монтируются аудиокомпоненты в задние двери.

Динамики в передние двери Приоры

Первый этап монтажа динамиков – снятие обшивки салона в тех местах, куда будут устанавливаться компоненты, в данном случае – карт передних дверей. Для хорошего звучания необходима шумо- виброизоляция (ШВИ) элементов кузова автомобиля, в которых устанавливаются радиодинамики. Поэтому при её отсутствии желательно воспользоваться разобранным состоянием передних дверей и проклеить вибро- и шумоизоляционный материал.

Установка колонок спереди сопровождается резкой металла, так как штатные отверстия предназначены для крепления колонок диаметром 13 см. Проще всего выполнить эту работу, используя электролобзик с пилкой по металлу.

Предварительно необходимо разметить металл передней двери, для чего используют вырезанный из бумаги или картона шаблон по размеру колонки. Иногда готовый шаблон прилагается к аудиокомпонентам. Центр нового отверстия сместите строго вверх, в таком случае 16 сантиметровый динамик не будет мешать креплению обшивки передней дверцы.

После вырезания куска металла для предотвращения коррозии края сделанного отверстия желательно обработать антикоррозийным составом, а лучше, загрунтовать и покрасить.

Место крепления динамиков оклеивается шумовиброизоляцией. При отсутствии материала подойдёт фольгированный изолон. Для предотвращения передачи вибраций от колонки её следует устанавливать через проставку из фанеры или аналогичного материала, которая тоже обклеивается шумоизоляцией. На проставку саморезами крепится радиодинамик.

У дверной карты необходимо срезать пластмассовый бортик, расположенный вокруг места отверстий, напротив которых устанавливается радиодинамик. После этого остаётся только подключить аудиокабели, собрать обшивку, и можно наслаждаться улучшившимся звуком.

В состав некоторых аудиосистем помимо радиодинамиков входят кроссоверы и твитеры (пищалки). Как правило, кроссоверу находится место на карте передней двери, а твитеры устанавливаются на треугольные элементы обшивки салона напротив места крепления боковых зеркал. Продвинутые акустические системы предполагают монтаж пищалок на передние стойки кузова.

Как на автомобиле Приора поставить динамики в задние двери

Штатное место для установки радиодинамиков задних дверей не предусмотрено. Поэтому чтобы поставить динамики в задние двери необходимо вырезать часть обшивки дверцы.
Внутреннее пространство задних дверей ограничено, монтаж динамиков диаметром 16 и даже 13 сантиметров требует изготовления проставки. Если она выступает за пределы двери, её обшивают карпетом, кожзамом или другим материалом.

Назад в заднюю полку

Задняя полка – место для овальных колонок. Из производителей обратите внимание на JBL. При необходимости отверстия на полке вырезаются по размеру устанавливаемых динамиков. Материал этой детали довольно мягкий, поэтому режется легко.

Зачем нужны проставки под 16 динамики: установка

Проставки под колонки препятствуют передаче вибрации от динамиков на металл кузова, и позволяют обойтись без резки металла. Потому что места внутри передних дверей Приоры достаточно.
При установке колонок диаметром 16–17 см спереди избежать слесарных работ позволит применение проставки толщиной от 19 мм. Некоторые автомагазины продают готовые проставки под 16 см динамики для Лада Приора. Но проще изготовить нужные детали своими силами.

Проставки под колонки вырезаются из фанеры или другого древесного материала. Если листов нужной толщины не оказалось, можно срастить несколько деталей, соединив шурупами и клеем. Даже при установке покупной проставки может потребоваться изменить её форму. Обрезать некоторые места, чтобы она плотно подошла к металлу передней двери, не мешала креплению обшивки и других деталей. Поэтому этот элемент и при самостоятельном изготовлении нужно подгонять по месту.

Крепёж к двери выполняется саморезами. Если изделие получилось массивным, можно сделать болтовое соединение. Затем проставка обклеивается шумоизоляционным материалом, и на неё крепится аудиодинамик.

Установка аудиодинамиков диаметром 16 см на передние двери Приоры и правильное размещение дополнительных аудиокомпонентов по салону позволит улучшить качество звука акустической системы без значительных затрат финансов и времени. Сделать это – может каждый.

Источник

Установка 16х динамиков в передние двери

Недели 2 назад приобрел Morel Maximo 6
. Купил все необходимое для установки, заехал в гараж, начал пилить проставки под динамики, выпилил одну, и так кручу, и сяк — основание не ровное на двери, рельеф с большими перепадами, пилить долго и упорно придется, а на улице — 10, в гараже чуть теплее, замерз, благополучно забил на это дело и оставил до лучших времен) Случайно в сети наткнулся на уже готовые проставки, изготавливают в Тольятти. Заказал через интернет магазин( 500р + 300 доставка), и 30го они уже были у меня. Но руки дошли поставить только сегодня. Качество изготовления очень хорошее, ложатся как будто родные от Автоваза, а нет, если бы их делал Автоваз, они бы не легли нормально с первого раза)))

Итак, под проставки подложил тонкий изолон, чтоб легли плотней.

Сами кроссоверы прикрутил прямо к двери, а не как некоторые — на обшивку. почему? потмоучто провода туда-сюда тянуть не надо, да и зачем крепить к обшивке, если можно на саму дверь?)

Твиттеры на уголки, к сожалению забыл сфотографировать.
Пришлось выпились с обшивки окружность возле сетки, т.к упирался в динамики.
Дальше провода, ловкость рук и никакого мошенничества))
Башка пока бюджетная Sony DSX-A30E. И конечно же она не тянет эти колонки, громкость выше 22-25 крутить не стоит, звук ужасный. даже 13е кенвуды не тянут. Но с этими звук намного приятней, ну и конечно же в будущем нужно будет подцепить усилок.
Низов маловато, но на них я и не надеялся, т.к будет саб для них, либо низовые тылы, еще не решил.
Единственный минус — пищалки порой режут уши, пришлось искусственно срезать ВЧ с эквалайзера.

З.Ы! ЧИТАТЬ ОБЯЗАТЕЛЬНО: Чтоб не резали уши пищалки, туда воткнул резисторы по 2,7 ом. — теперь все четко!
Продолжение следует, всем добра!

Источник

Установка передних динамиков 16 см в диаметре, установка колонок без распилов и подиумов

1. Установка передних динамиков 16 см в диаметре

Наконец-то у меня появилась магнитола. Магнитола недорогая SoundMAX SM-CCR3037.

Купил динамики Mystery.

Как посоветовал друг взял 16, у них звук должен быть получше. Но вопрос в другом как его установить в дверь, ведь размер стандартный под 13 динамики.
Сегодня решил поставить самостоятельно.
Внизу предоставлен фото отчёт процесса установки передних динамиков.
Чтобы снять обшивку нужны будут: отвертка и ключ звездочка. Спасибо автоВАЗу придется покупать набор ключей звёздочка. Наверно ещё много таких подводных камней.

Забегая вперёд пластик, как и клипсы у дверей Приоры неплохие, сравнение с бывшей двенашкой.

Стандартное место под динамики на 13. Аудиоподготовка есть — правильно сказать два провода под динамики выведены.

Такая бумажка уже шла в комплекте с динамиками, мне осталось только обвести круг в удобном месте.

На будущее — смещать отверстие как на этом рисунке не стоит. Крайняя клипса на обшивке будет задевать динамик. На второй двери отверстие сделал, выше не смещая в сторону. Неудобно было крепить, зато обшивка села отлично.

Для хорошего крепления динамика к жести двери, взял в качестве подложки 9мм. фанеру

Чтобы не задевало крепление клипсы на обшивке, сточил край динамика.

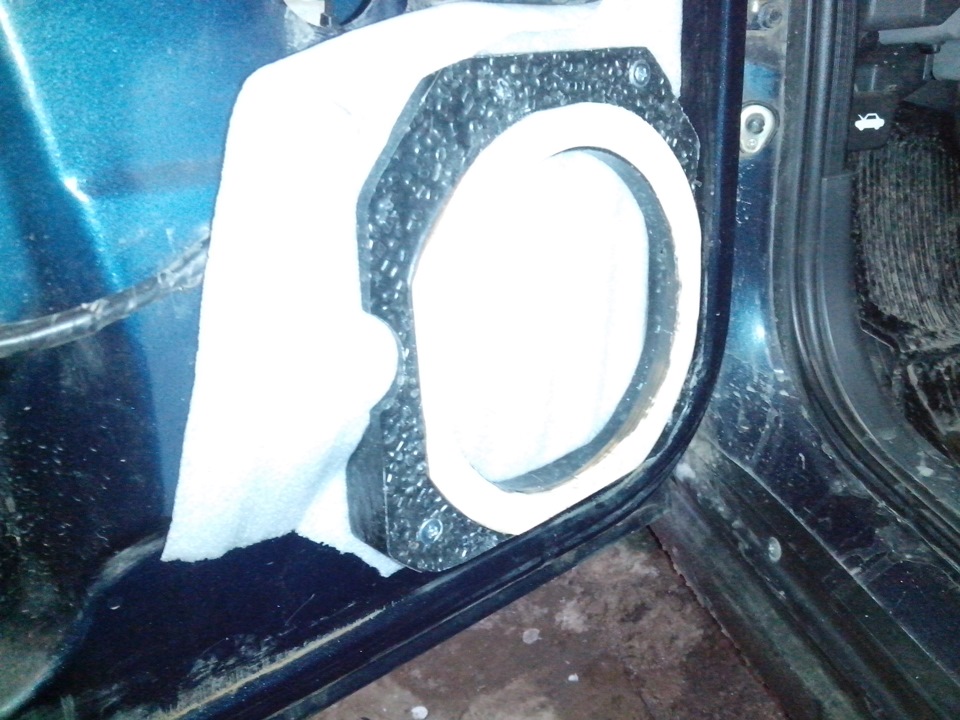

Динамик на проставке

Динамик на фанерной проставке

Подходящего материала для шумоизоляции не было, зато под рукой оказался такой — фольгированный изолон.

Не профессионально скажите вы, согласен. Но лучше изолон, чем вообще ничего.

Всё готово, можно одевать обшивку.

2. Установка 16 колонок в Приору без распилов

Сам процесс не сложный, музыку выбирал тщательно, но не дорого, думаю многим подойдет такой вариант.

За основу была голова Pioneer, которая досталась мне от отца, когда я еще ездил на 99. Приятная вещь с AUX и Bluetooth. Названия уже не вспомню, да это и не столь важно, ведь играют сейчас большинство магнитол «на уровне», мне хватало.
Самым главным казусом для меня стала покупка динамиков, много ходил, слушал, выбирал. Остановился на Alpine SXE-1750s спереди и SXE-69c2 сзади. Хорошие средние, не хрустящие низкие + твиттеры в комплекте (правда без кроссоверов, но не беда, тянут). Прочитал огромное количество блогов про установку 16″ колонок в передние двери. Подавляющее большинство из них в тексте как бы намекали, что двери придется пилить и мастерить проставки. Проставки решил приобрести на авторынке, чтобы не мучиться и не прогадал. Не беда, подумал я, и вооружившись терпением, инструментом и лобзиком поехал на дачу.

В разборе, под шумкой уже, нижний слой

Разобрав автомобиль (двери, пороги, заднее сиденье), принялся шумить дверки. Для одной двери хватило листа, фольгированного изолона (простите, если назвал этот материал как-то не так, барыга продавал мне его под таким названием). Далее, примерив саму колонку в штатное 13″е место, был приятно удивлен тем, что сердечник почти полностью скрывается в двери и вместе с проставкой обнадеживает на отсутствие жестких слесарных изваяний с жигулевским металлом.

Полка, ничего интересного, режется лобзиком без проблем, склеена хорошо

Покумекав с отцом, решили мальца преобразить проставку, а именно, подпилили ее под изгиб двери и «о, чудо.», колонка встала «как влитая», единственное, пришлось немного подрезать пластик двери изнутри, т.к. немного задевал и при движении мог бы создавать неприятные шорохи.

Пластик, главное не перестараться и не задеть обшивку

Не было инструмента, малость поцарапал пластик, не страшно

Почти в родные крепежные отверстия

Место твиттерам выбиралось исключительно с точки зрения эстетики, т.к. особых верхов они не дают, да и не хотелось воротить на стойках.

Дверь в конечном результате

Задние колонки встали без проблем после небольшой кастомизации (мне просто нравится это слово) полки. Для поддержки низких частот был выбран простой корейский активный сабвуфер Fusion FBS-AW12. С его установкой так же не было никаких хлопот, скажу только, что удобнее кидать силовой кабель не на аккумулятор, а на блок предохранителей, и смотрится такой вариант более удачно и удобнее в разы, а после некоторых манипуляций с самим блоком, вообще походит на штатный провод.

Просто рассверлил 2 отверстия и все

3. Установка 16 динамиков в дверь без подиумов

На десятке эти динамики стояли в подиумах сверху обшивки, что позволяло не резать обшивку, и не вырезать метал двери.

Но на приоре под все подиумы приходиться резать обшивку и подиумы, которые я видел, занимают очень много полезной площади, а некоторые, не дают полностью открываться бардачку.

Я решил не резать обшивку, а врезать в металл двери (так надёжнее, да и звучать через 16 лучше, чем 13)

Обвёл по шаблону очертания нового отверстия

Вырезал лобзиком с пилкой по металлу

Приложил динамик разметил и просверлил крепёжные отверстия

Так-как посадочная плоскость не ровная, во впадинах я проклеил в 2 слоя, а потом заклеил сверху. Плоскость теперь ровная

Посадочная плоскость ровная

Ободок в сантиметре от динамика. На всякий случай, нужно срезать.

Окончательный вид карты

По звучанию сравнить сложно (т.к. в десятке дверь не проклеивал), но звучит достойно.

https://www.drive2.ru/l/288230376152566849/, https://www.drive2.ru/l/4035257/, https://www.drive2.ru/l/211248/

Усиленные проставки для фронтальной акустики в Ладу Приора

Рассказ пойдёт о передних дверях. От времени и от постоянного громкого прослушивания музыки начались издаваться
