Самодельный багажник на крышу

Доброго времени суток. В связи с периодической потребностью перевозить не габаритные грузы на своей машине, было принято решение устанавливать багажник на крышу Сим — сима. Пошарив по просторам интернета и ахнув от цен на сомнительные конструкции из квадратного профиля стоимостью от 10000 и выше, зеленое земноводное сказало мне — делай сам. И я решил делать. Данный вариант багажника был подсмотрен на драйве, уже давненько. Но ссылку на страницу потерял.
Нус приступим:

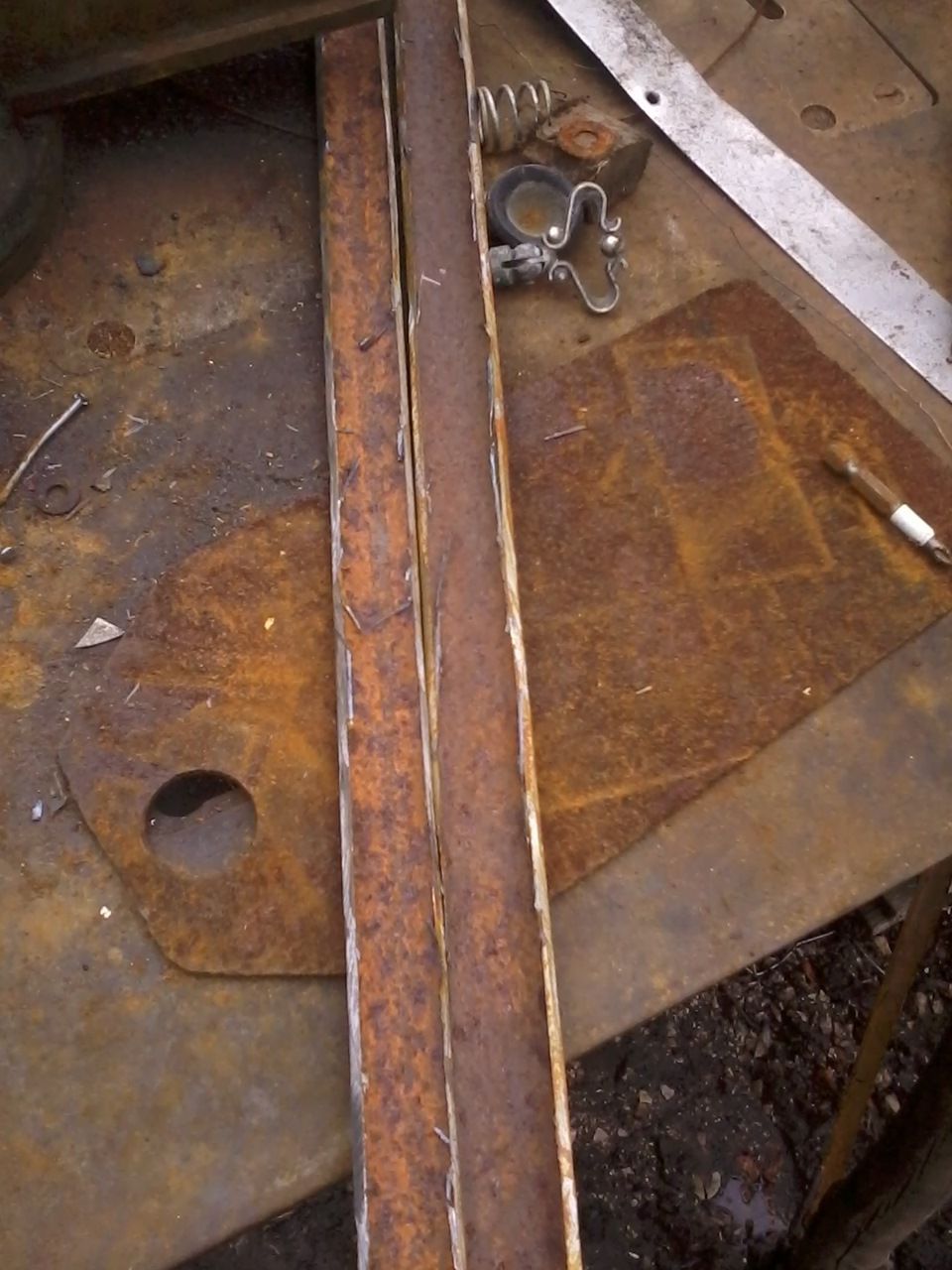

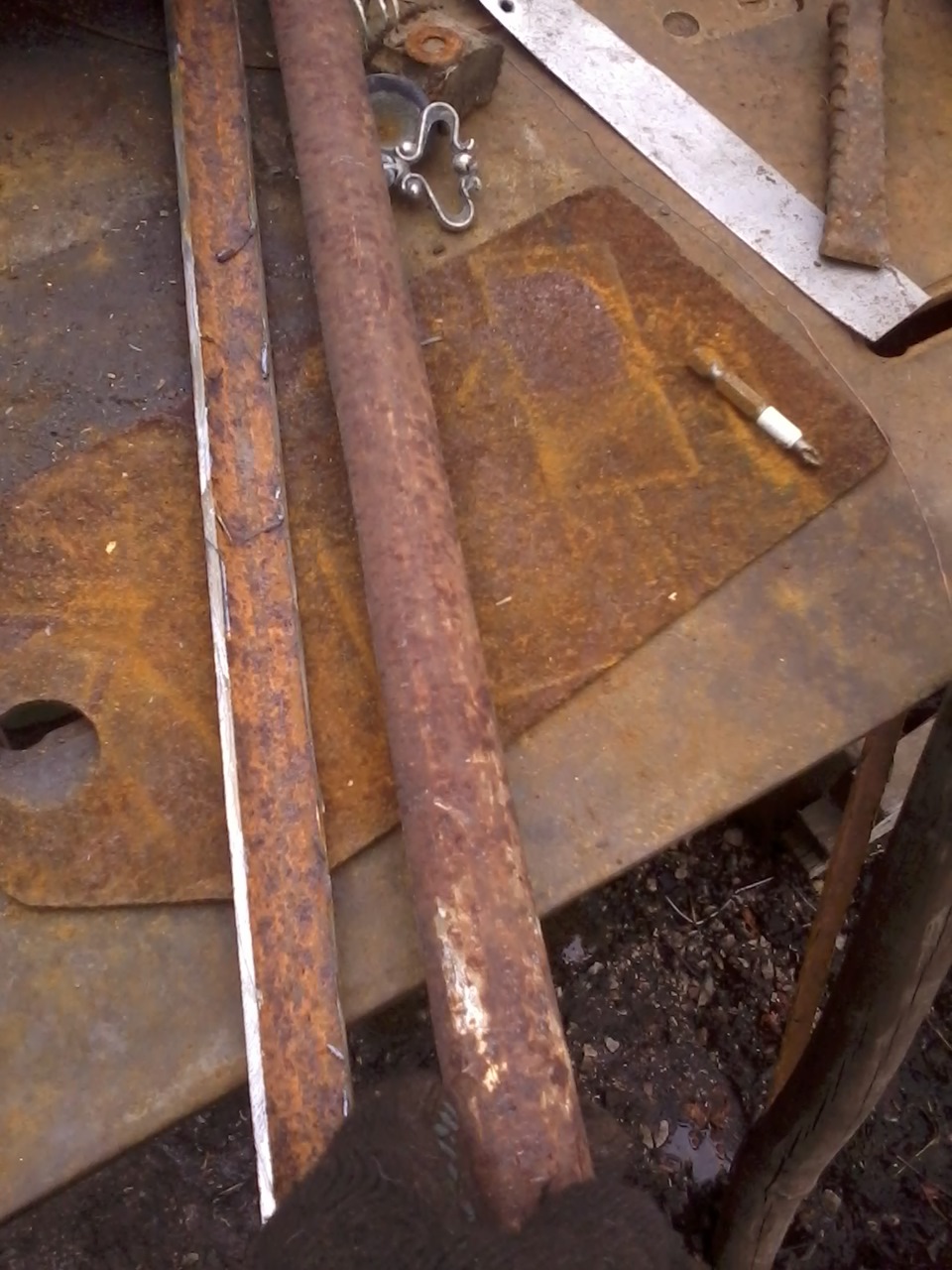

Для начала, на огороде была найдена дюймовая труба и распилена на 3 лепестка (ширина лепестка 28 мм)

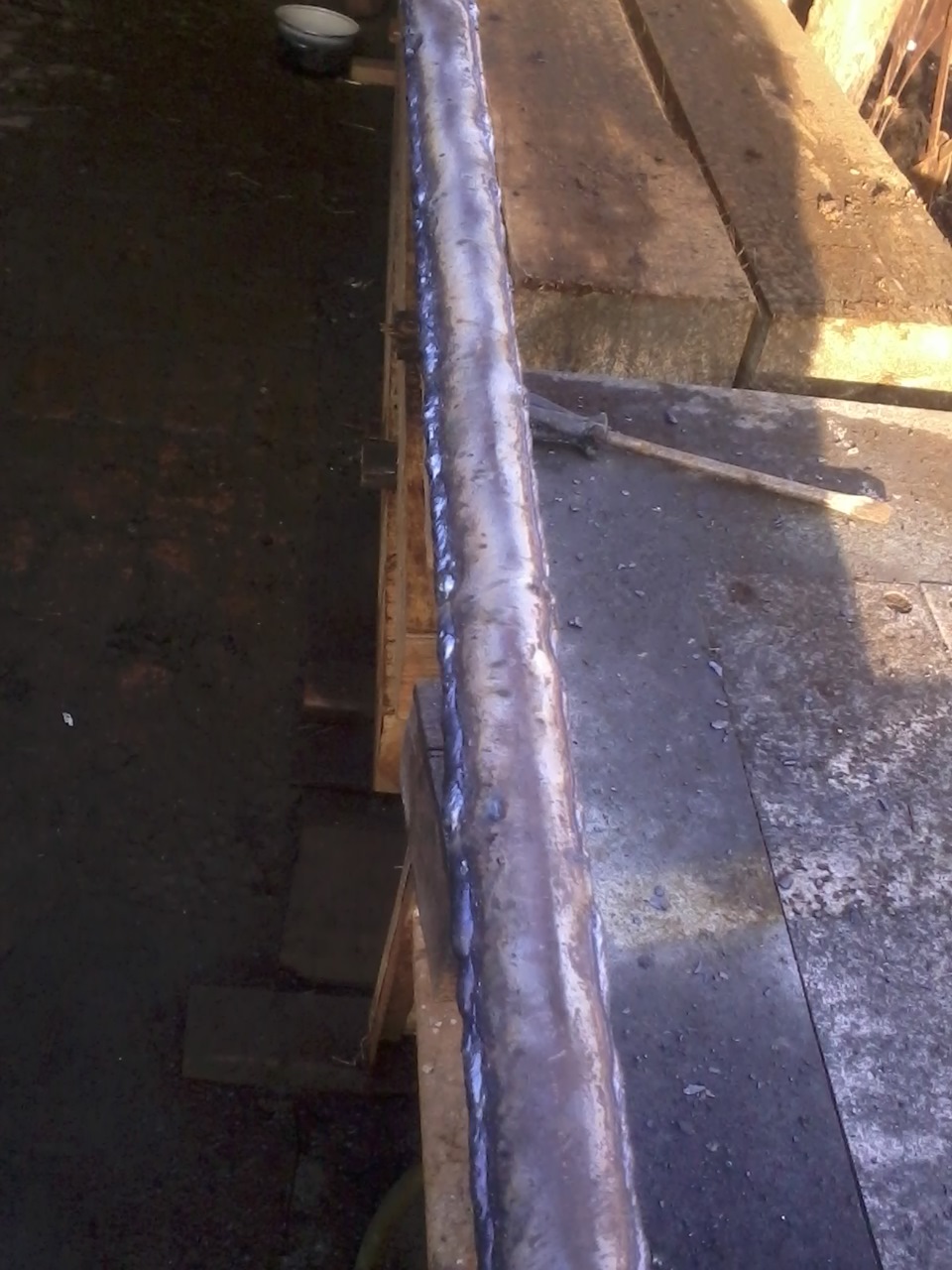

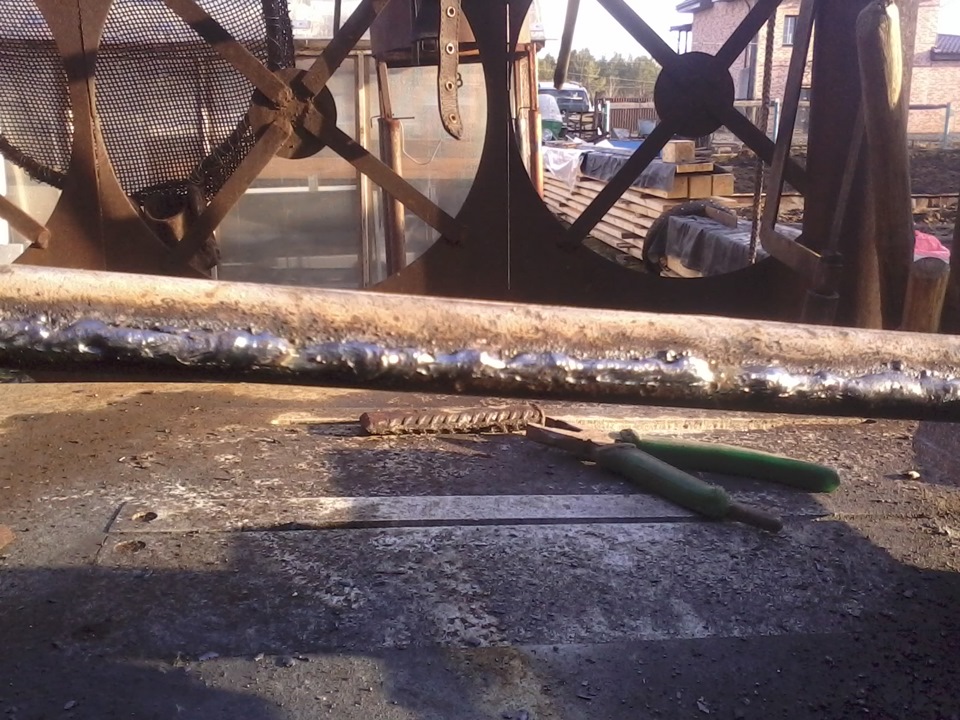

Далее, берем 2 из 3 получившихся лепестков и завариваем их между собой

Ну при помощи жены болгарина зачищаем швы, чистим лепестки от ржавчины и обрабатываем все «цинкором», для защиты от коррозии (фото данных этапов не делал, думаю и так будет все понятно).
Крепления к водостокам меня не прельстило, ведь мы не ищем легких путей)). Решил изготавливать крепления под райленги.

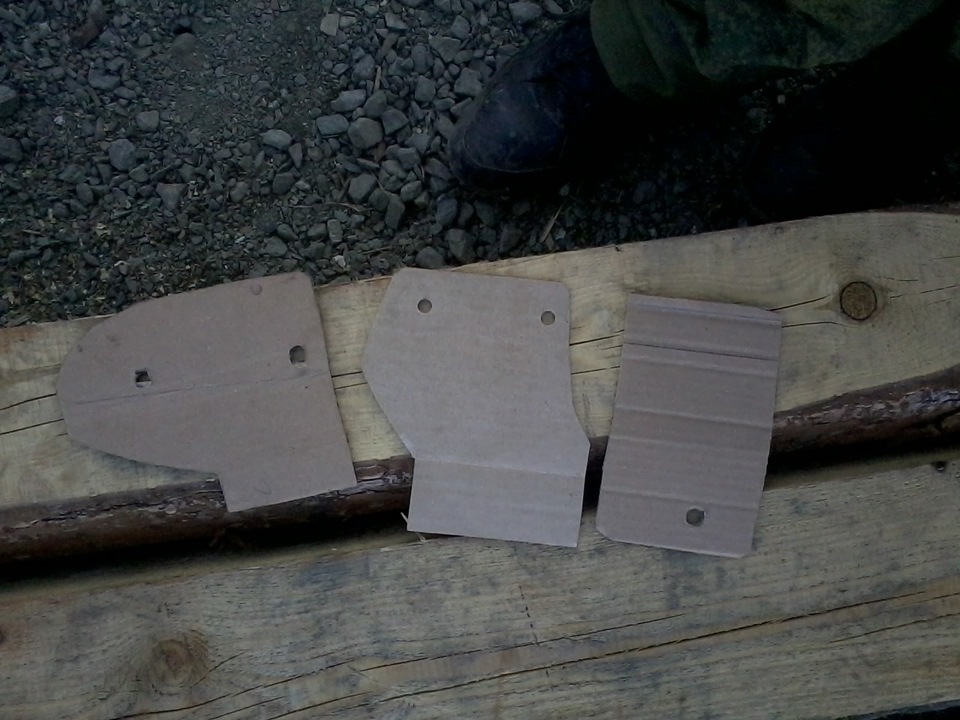

Снимаем райлинги, из картона вырезаем шаблон, который в последствии переносим на лист железа 3 мм.

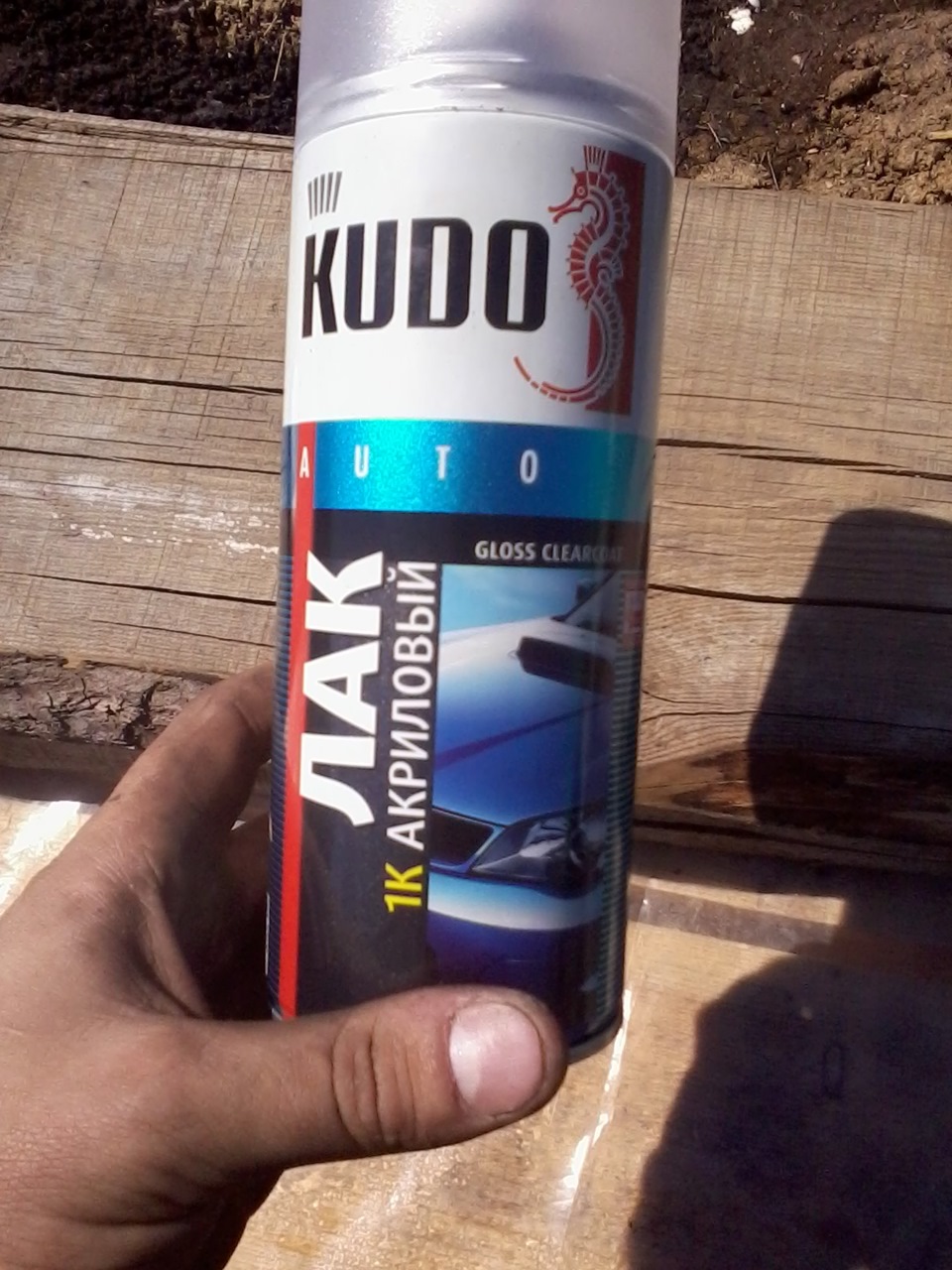

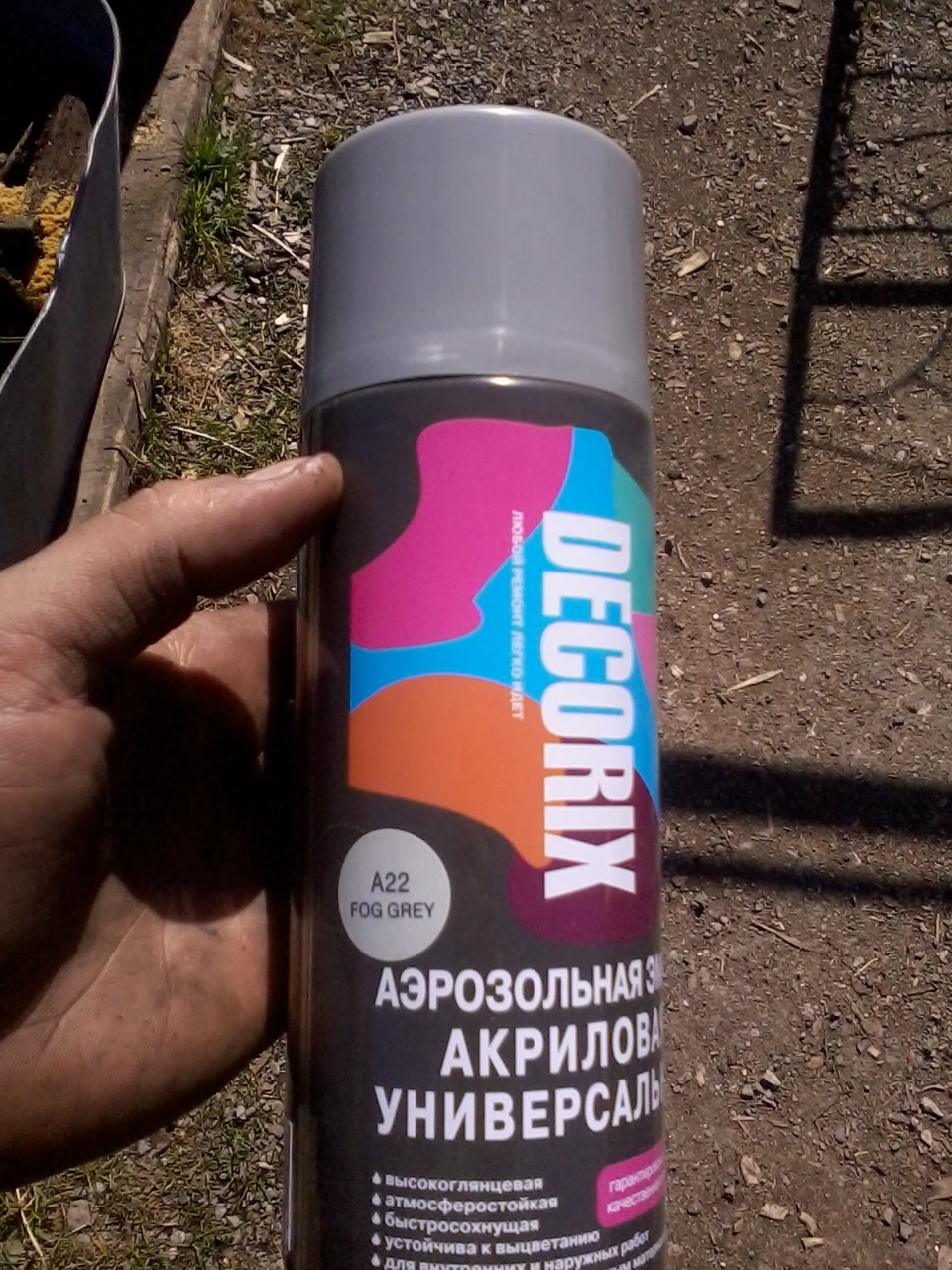

красил в 2 слоя, на весь багажник ушло 3 баллона краски и 1 лака

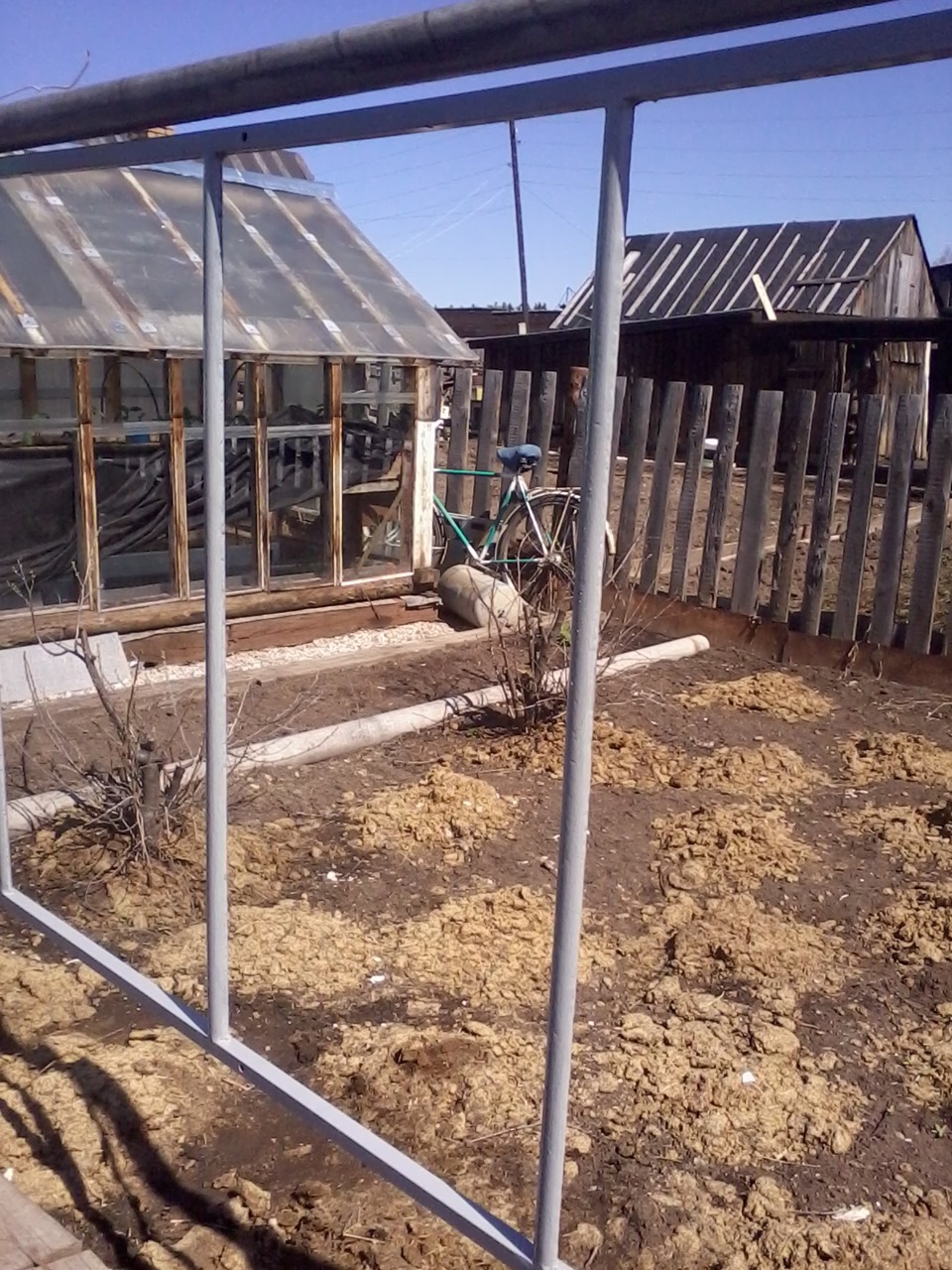

Получившиеся у нас крепления прикручиваем под райленги, далее берем квадратный профиль 25*25, длиной 4 метра ( по 2 м на сторону) и к этому профилю привариваем наши перекладины из дюймовой трубы. Получившуюся конструкцию проверяем на соответствие отверстий, по необходимости подпиливаем, подсверливаем.

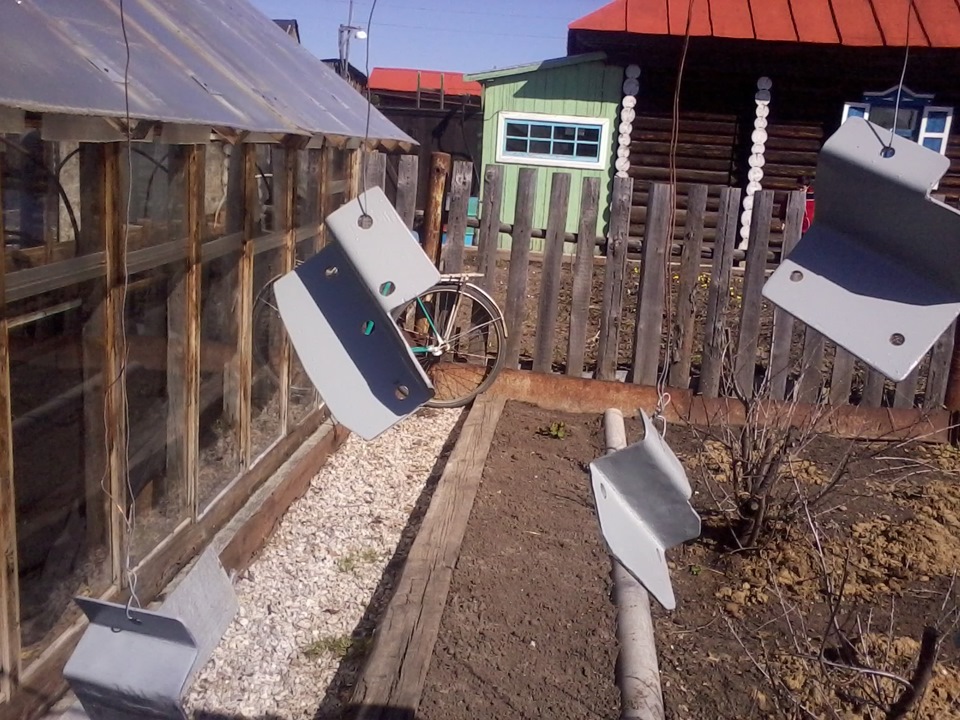

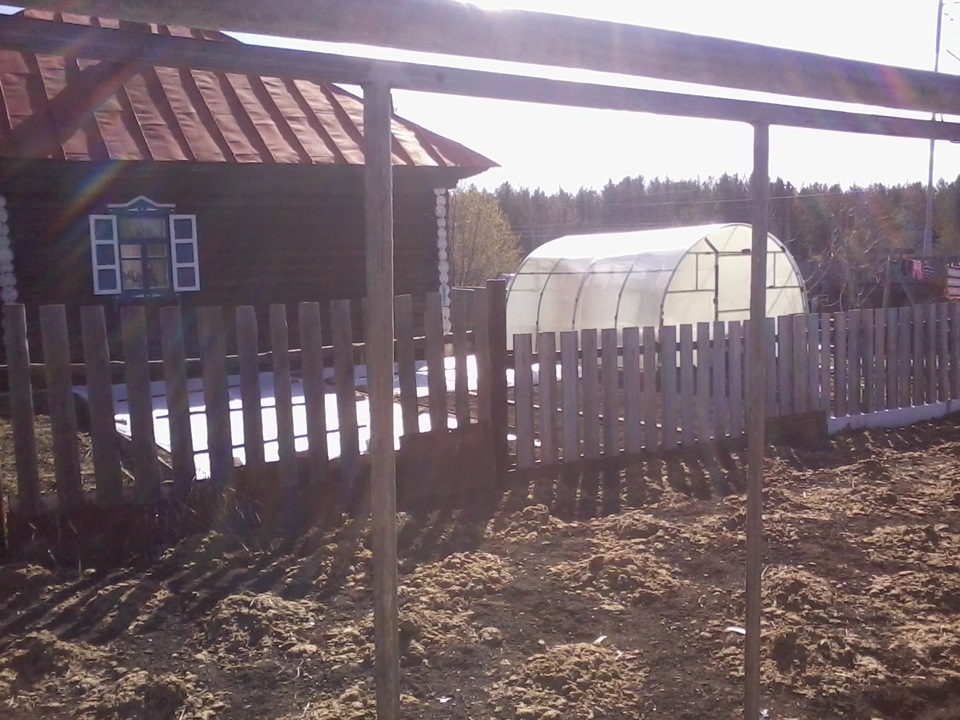

Далее получившуюся конструкцию подвешиваем

И красим, и лакируем

В итоге, можно накидывать багажник на крышу

Источник

Экспедиционный багажник с креплением за водосток.

Всем доброго времени суток! Наконец то собрался с силами и делаю первую запись в бортжурнал. В скором будущем нужно будет везти доски длиной 4,5 метра. Нанимать ради двух досок машину, имея большого патриота, как то стыдно)). Решил делать багажник на крышу( тем более всегда хотелось иметь экспедиционник). Долго думал, перечитал кучу статей на Драйве, посмотрел немного роликов, почитал отзывы о том на какие крепления ставить багажник. Решил не заморачиваться и цепляться за водосток. Так как по натуре я человек вечно переживающий, что не хватит прочности, будет хлипко. Поэтому было решено, ставить на восемь опор, по четыре с каждой стороны. Найти опоры в продаже не получилось-делаем сами!
Дома стоят токарные, фрезерный станки и еще куча всякого оборудования. Начал с замеров и изготовления одного «пристрелочного» крепления. Отработав на нем размеры и последовательность операций-запустил, так скажем, серию)).

Фотографий много не получилось сделать. После изготовления креплений занялся непосредственно корзиной багажника. Для каркаса корзины была выбрана профильная труба 15х15 и 20х20 с толщиной стенки 1,5мм. Делать корзину угловатой не хотелось

Я хотел багажник с полукруглыми углами

Но так как профтрубу не легко красиво и плавно согнуть, то под это дело был «на скорую руку» собран трубогиб для квадратной трубы. На нем я и гнул трубу для каркаса.

Источник

Экспедиционный багажник Б24

Вот я и обзавелся желаемым для меня девайсом перед поездкой в Монголию — экспедиционным багажником.

Очень много изучил моделей багажников от самопала до дорогущих моделей за 80тыс.
Традиционная длина багажника на патриот 1900мм на 1200мм, высота 100-150мм.
Я для себя решил что мне нужен полноразмерный длиной не менее 2-х метров, и шириной не больше 1.3м, крепеж на водосток с помощью 6 опор, с мелкой сеткой, с креплением 4х фар спереди и 2 сзади, на 2 запаски. Высота багажника тоже была важна для меня.
Есть три варианта крепления, на рейлинги, на водосток, к крыше, так как рейлингов у меня нет и не хотелось делать лишних дырок в крыше, то остановился в креплении на водосток. Багажников на Патриота сейчас делают великое множество, от квадратных и страшных за 5 тыщ, до дорогущих алюминиевых. Приглянулось мне несколько багажников, это багажник РИФ, это универсальный ARB, несколько дешевых вариантов типа Рейд, но они мне показались квадратными, и наткнулся на Ижевскую фирму Подготоффка. Я конечно же хотел Риф, он был прекрасен, но длиной 1900, без сетки, мне нужно было еще искать для него крепление запаски, варить сетку, красить и в результате от этого варианта я тоже отказался.
Решил связаться с Подготоффкой, выбирать подходящие варианты, приглянулся багажник Б24, можно было заказать каких угодно размеров и параметров. Через вконтакте связался, посчитали, решил подумать, через месяц начало подходить время и все таки решил брать. Вышло со всеми моими хотелками 15000, изначально получалось чуть больше 11-ти, но я забыл про крепеж фар, 2х запасок, но и эта цена более чем устраивала.
В цену вошло:
*Багажник Б24 из круглой трубы, + увеличение длины багажника до 2100(ширина осталась 1200) + высоту попросил сделать 120мм, не хотелось чтобы был высоким.
*Крепление усиленное на 6 опор Б50 (водосток) Поставил новый крепеж 10.07.15 www.drive2.ru/l/7120639/
*2 крепления запаски на багажник Б42
*4 пластины под доп свет спереди и 2 сзади( в цену багажника на сайте не включается)
*Сетка 20*20.
Вес багажника получился около 40кг, включая вес упаковки(судя по накладной из транспортной) Сам багажник не взвешивал. От Ижевска до Иркутска багажник долетел за неделю деловыми линиями. Когда открыл проверил состояние упаковки, покраски, швов, комплектность. Мне очень понравилось как все сделано, за что очень переживал в виду одного негативного отзыва, вообщем очень рад.

И вот пришло время ставить, собрались с другом и начали соображать) В виду отсутствия инструкции, разобрались очень быстро). Двумя болтами Опора крепится к багажнику и потом регулируется уже на крыше, в зависимости от водостока. Таким же образом наживляем остальные опоры. Так как крыша не ровная, спилил со средних опор примерно по 0.4-0.5см, теперь багажник упирается всеми опорами ровно. вполне возможно он у меня просто выгнулся пока довезли, не критично. Выставив все 6 опор можно протягивать опоры, потом прижимать пластинами сам багажник. Вот в принципе и вся установка. Результатом остался доволен, спасибо.:)

UPD Добавил отзыв спустя пол года использования: ТЫКАТЬ ТУТ

Источник

Экспедиционник на внедорожник УАЗ Патриот

Внедорожник Ульяновского завода комплектуется продольными дугами или рейлингами. Но не каждая модель УАЗ Патриота оснащается таким устройством. Более подробно о рейлингах на УАЗ Патриот можно узнать здесь (ссылка на сайт). Сегодня же мы уделим внимание багажнику на крышу внедорожника УАЗ Патриот. Известно четыре вида багажника для внедорожника:

Сегодня же мы уделим внимание экспедиционному багажнику для внедорожника. Что собой представляет, как устанавливается и возможно ли его сделать своими руками в домашних условиях? Именно эти вопросы рассмотрим в данном материале.

Устройство и назначение

Экспедиционный багажник предназначается, прежде всего, для того, чтобы иметь возможность перевозить грузы преимущественно экспедиционного характера. К таковым грузам относятся различные инструменты, приспособления, палатки и т.п. Экспедиционный вариант обязательно должен иметь конструкцию в виде решеточного дна с бортами. Для чего это необходимо? Решеточное дно позволит перевозить на нем вещи или предметы без дополнительного их закрепления. Бортики также предназначаются для того, чтобы груз не смог выпасть из багажника, поэтому данные условия являются обязательными для такого варианта изделия.

На сегодняшний день авторынки переполнены различными вариантами экспедиционников для внедорожника УАЗ Патриот. Можно найти и отечественные виды, и зарубежные, и самодельные, и заводские. Но какие же выбрать? Выбор изделия должен основываться на следующих критериях:

Итак, крепление на рейлинги осуществляется с помощью специальных кронштейнов. Такой вариант приемлем для тех, кто не желает портить конструкцию автомобиля и старается избежать сверления кузовной части. Минусом такового крепления является дизайн – не очень красиво смотрится багажник, который закреплен к рейлингам.

Установка на рейлинги

Монтаж изделия на водостоки

Внедорожник УАЗ Патриот, впрочем, как и многие автомобили отечественного производства оснащаются специальными пазами на крыше, которые называются водостоки. Автомобили зарубежного производства давно отошли от такого приспособления, но суть этих водостоков в том, что именно в этом пазу можно совершенно свободно закрепить экспедиционный багажник.

Фиксация осуществляется с помощью специальных Г-образных кронштейнов. Такой вариант крепления также не требует нарушения конструкции крыши, поэтому также является популярным. Но и минус у такого варианта крепления имеется, который заключается в ненадежности закрепления. То есть не исключается вероятность того, что багажник не вырвет под действием большого груза. Поэтому очень важно не перегружать его.

Экспедиционный багажник на водостоки своими руками

Если не получается найти багажник, который крепится на водостоки или варианты таких изделий совсем не то, что вы себе представляете, то не следует отчаиваться. Решить проблему можно с помощью изготовления агрегата своими руками. Потребуется, конечно, помощь сварщика, но для начала вам следует набросать на листе бумаге примерную схему. Чертеж, который в итоге получится, следует передать сварщику вместе с материалом. Итак, не будем останавливаться на виде самого изделия, а рассмотрим, что же собой представляют кронштейны экспедиционного багажника на водостоки.

Для начала выбирается толщина стали кронштейнов. Желательно чтобы она была не менее 2мм и не более 4мм. Потребуется всего три различных элемента:

На фото ниже представлен пример этих деталей.

После того, как будут готовы такие детали, потребуется соединить их с основной конструкцией багажника и установить в водостоки. В итоге получится такой вариант экспедиционного багажника на УАЗ Патриот, который фиксируется в водостоки.

Все очень просто, но единственное, что важно учесть при установке своими руками – это монтаж резиновых проставок между кронштейнами багажника и крышей. Это нужно для того, чтобы не повредить кузов автомобиля.

Наиболее популярным вариантом “экспедиционника” является багажник экспедиционный РИФ для УАЗ Патриот, который также имеет способ установки посредством водостоков. Качество РИФа достаточно высокое, он даже выдерживает максимально допустимые массы, но как показывает практика, сдают водостоки. Размеры РИФа составляют 1200х1900мм, что отлично располагает изделие на крыше. Дополнительно на багажник может устанавливаться освещение.

Крепление в крыше

Крепление багажника в крыше автомобиля является самым надежным вариантом, так как шансов на то, что изделие может потеряться на ходу практически нет. Только один недостаток – необходимость сверления отверстий в крыше. Если у вас стояли штатные рейлинги, то многие багажники рассчитаны именно под эти крепления. Но если штатные поперечины не установлены с завода, тогда вариант закрепления решается путем проделывания отверстий своими руками. Процесс этот несложный, но требует снятия обшивки крыши внутри салона.

После извлечения обшивки крыши размечаются отверстия в крыше необходимого диаметра и высверливаются. Изнутри высверливаются отверстия (во внутренней раме) с помощью шарошки. Это нужно для того, чтобы зафиксировать изделие с помощью гаек. Обязательно перед установкой изделия на крышу необходимо в месте креплений установить резиновые проставки, чтобы не повредить краску и не допустить коррозии крыши.

Недостатки экспедиционных багажников

Итак, мы рассмотрели основное назначение данного агрегата для внедорожника УАЗ Патриот, как осуществляется его установка и, какие варианты креплений имеются. Помимо всех плюсов, “экспедиционники” имеют и некоторые недостатки, поэтому ездить с ним на крыше без применения попросту нерационально. К недостаткам можно отнести:

Поэтому, исходя из всего вышесказанного, следует сделать вывод, что лучше всего багажник устанавливать при необходимости. Поэтому крепления его должны быть мобильными, то есть легко и быстро сниматься. Наилучшими вариантами креплений являются:

Источник

Багажник на крышу под рейлинги, или как делать вещи, чтобы у тебя их потом никто не покупал

Прошло года 2-3 и я увидел на драйве запись про багажные перекладины для запаски, меня заинтересовало такое изделие и на моё удивление их делает эта же компания. За это время компания kitt32 довольно подросла и обзавелась неким ассортиментом изделий, и целым даже сайтом. Там я нашёл то что мне бы подошло, а именно площадка (не корзина) на патриот под рейлинги. Т.к. у меня опять люк, я написал ребятам, могут ли они сделать под люк. Сказали- без проблем, вот чертёж багажника, пришлите как сдвинуть перекладины. Сказал как подвинуть и заказал… ещё лестница есть у меня их… и заказал крепление под запаску. Приехало…

Ну теперь с предысторией я закончил, перейдём к разбору полётов. Кто всё читать не хочет, скажу сразу — отзыв будет негативный. (второй раз на грабли я наступать не буду точно)
Приехал мне багажник, стал его ставить прям у транспортной компании… я не думал что этой займёт 3 часа. Подлезть к креплению багажника крайне неудобно. Одному вообще ставить очень сложно, я поцарапал всю крышу ставя один (даже раптор не выдержал).

В комплекте инструкции нет, только крепеж. 30 минут я потратил, чтобы понять технологию установки и 2 раза установил и снял крепеж. Ну ладно. С грехом пополам, обматерившись поставил. Сразу скажу, меня смутили размеры корзины, они тупо не вписывались в геометрию релингов, об этом подробнее в фото и видео ниже.

Ну как только я поехал с этим багажником я услышал до боли (в прямом смысле слова) знакомые моему уху шумы от багажника. От 60км/ч начинается гул, превращающийся в вибрацию всей крыше (надо конечно обклеить давно шумку крышу). Плачу… Конечно, мой багажник был сделан на заказ и размещение перекладин получилось под люк немного другое, но блин, перекладины опять ПРЯМОУГОЛЬНЫЕ. Я думал производитель давно понял этот нюанс и исправил, ан нет, а я опять наступил на грабли. Я подумываю отрезать передние перекладины, т.к. шум идёт от них, но тогда теряется смысл такого багажника, и блин, нафиг это мне надо. В виду того что все довольны на форуме производителем и его продукцией, я не вижу особого смысла спорить с продавцом и скорее всего продам это чудо и сделаю на заказ что о с правильной геометрией и из труб.
Итак, теперь всё подробно про плюсы и минусы
Плюсы:
— отличная задумка, кому не нужен экспедиционник
— довольно надёжное крепление, которое к сожалению и является минусом, об этом читайте в минусах.
— допники в виде крепления запаски (отдельный элемент)
— цена
Минусы:
— как я говорил, геометрия тупо не вписывается в рейлинги. Если двигать багажник назад, то он дойдёт до самого края машины и будет выступать за пределы релингов. Продольные трубы тупо долбят по сами рейлингам, что превращается в бесконечную барабанную дробь. Почему это происходит, в пункте ниже

— внешний каркас багажника сделан из трубы, довольно хликой, которая без проблем гнётся и трясётся просто на кочках, из-за этого края и барабанят по рейлингам
на видео можно посмотреть что происходит с ним. Самой смешное что это происходит не только на дороге, но и тупо при закрывании любой двери… божественные звуки…

— профиль перекладин… я всё уже сказал, он прямоугольный… Гудит жесть ездить невозможно, люком не пользуюсь, т.к. если его открыть можно оглохнуть

— покраска – в первую же неделю зацвели сварные швы. После установки аксессуара в виде крепления запаски, в местах установки сошла тут же краска. Как показало «вскрытие» грунтовки перед прокраской просто нет. Ощущение что багажник покрашен в один слой из баллончика. Краска отваливается везде, где появляется любое незначительно механическое воздействие, и тут же ржавеет за 2 дня. (тоже было и с предыдущем изделием)

— когда затягиваешь крепления отлетает вся краска на машине на водостоках, но мне кажется это проблема всех креплений

Как итог, чтобы я посоветовал производителю (не знаю интересно ему это вообще или нет):
1. Сделать геометрию багажника в виде трапеции, под рейлинги, это исключило бы проблемы ударов его об эти самые рейлинги. Мне кажется это не сложно чуть изменить кондуктор.
2. Немного расставить крепление от центра или добавить ещё два.
3. Использовать более толстостенную трубу для каркаса.
4. НЕ использовать профиль вообще, перейти на трубу (ещё раз обращаю внимание на именитых производителей)
5. Для аксессуаров, креплений использовать резиновые прокладки для более бережного обращения с в местах контакта металла с металлом.
6. Сменить покраску. Если это кто то красит сторонний, больше в эту контору не обращаться.
Пусть это всё повысит стоимость продукта, но он станет качественный.

Конечно в нашей стране люде стремятся купить любое дешевое барахло, но с тем же есть прослойка людей готовая отдать больше денег за качество. Если спросите меня, ну а почему же я не купил ARB – скажу так, я не нашёл похожий продукт, а большую корзину больше не хочу.

Лестница у меня пролежала эта два года, т.к. я её посчитал вначале очень хликой и сделал на заказ реально качественную. Но на этой машине не было никакой, и пришлось временно поставить её. Что сказать, она сделана из тех же труб что и периметр багажника со всеми вытекающими последствиями – когда хватаешься рукой на верх лестницы, такое ощущение что она сейчас согнётся. Когда ставишь туда ногу, тоже такое ощущение. Очень скользкая, в дождь не осмелюсь полехть туда. Т.к. часто не приходиться лезть, пока сойдёт и такая.

готов продать сие чудо… сейчас катаюсь с ним, если кто хочет послушать божественный гул и долбёжку по крыше — милости прошу, прокачу по варшавке-севастопольскому. Временно долбёжку решил прокладкой листа резины между рейлингом и багажником и закидал несколько вещей, крепеление запаски переделал под крепление канстры экстрим, об этом писал в паре тем
www.drive2.ru/l/452172508729181170/
www.drive2.ru/l/452728311857021018/

Желаю всяческого развития производителю, надеюсь эту критику он воспримет не как поклёп, а реально переосмыслит собственный продукт, потому что у меня есть ощущение, что у него самого нет реального опыта эксплуатации собственных изделий. Ну а я уже точно не наступлю второй раз на одни и теже грабли. Вам так же не советую покупать конкретный продукт.
(Я не хочу больше ни с кем спорить в комментах, это чисто мой опыт эксплуатации, я лишь пытаюсь Вас предостеречь от совершения поступка, который Вам может испортить настроение. Если кто то после просмотров видео и картинок пытается мне доказать обратное — идите на…)
Спасибо что дочитали.
