Как подключить антенну без усилителя

Как подключить антенну без усилителя к телевизору

В этой статье рассмотрим схемы подключения одного, двух и более устройств к эфирной «цифровой» антенне без использования усилителя.

Зону уверенного приема сигнала можно примерно определить если соблюдается несколько условий:

Для подключения оборудования по этим схемам используем:

На следующий схеме подключаем два устройства через делитель.

Так же можно подключить три устройства к антенне через делитель.

При большем количестве телевизоров либо цифровых приставок, так же при большой удаленности от передающий вышки или зоне не уверенного приема рекомендуем поставить усилитель тв сигнала во избежании потери качества. Схемы с использованием усилителя представлены здесь. Как зачистить кабель под F коннектор можно ознакомиться в этой статье.

Наш эксперт Станислав Боуш Рассказывает:

Активная тв антенна отличается от пассивной тем, что внутри нее есть усилитель телевизионного сигнала.

В пассивной антенне нет усилителя на транзисторах или микросхемах. Прием происходит за счет направления антенны на телебашню. Антенна устроена таким образом, что с одного направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень хороших антенн может быть даже 5 градусов. То есть чем сильнее антенна, тем точнее ее надо направить на источник ТВ сигнала. Если нужна мощная антенна, она должна быть длинной. Правильная максимальная длина пассивной антенны примерно 1,3 — 1, 5 метра. Встречаются антенны без усилителя длиной 2-2,5 метра, но это нужно для приема с 80-100 км. И кстати не факт, что все получится. В активной антенне есть усилитель. И к усилению антенны добавляется усиление усилителя. То есть, если пассивная антенна имеет усиление 8 децибел, то активная с добавленным усилителем в 20 децибел будет иметь суммарное усиление 28 децибел.

УСИЛИТЕЛЬ — ВОТ ЧТО ПРЕВРАЩАЕТ ПАССИВНУЮ АНТЕННУ В АКТИВНУЮ!

Для того, чтобы усилитель работал, надо на него подать напряжение питания. В современные антенны питание 5 Вольт подается по центральной жиле кабеля. Антенные телевизионные сетевые адаптеры 12 Вольт медленно, но неуклонно уходят в прошлое (блоки питания антенны, которые втыкаются в розетку 220 вольт). Есть более современные решения. Гораздо более удобные.

А как подать питание 5 вольт на антенну по антенному кабелю? Об этом Вы узнаете из статьи.

Вот антенна, например, комнатная направленная активная, называется Т-3310 производство компании antenna.ru. При подаче питания, светится индикаторный светодиод.

Первый способ подачи – это питание от тв ресивера (цифровой приставки). Во всех, абсолютно во всех ресиверах реализована функция включения питания антенны.

Для этого в меню ресивера надо найти пункт Питание антенны и переключить с ОТКЛ на ВКЛ. Вот так:

А как включить питание на антенну в телевизоре? Если он современный СМАРТ телевизор? А никак! К сожалению, в Цифровых телевизорах такой функции нет! Ни в LG, ни в Самсунге, ни в JVC! Ни в каких телевизорах!

Не спрашивайте меня, почему — вот не сделано!

Поэтому вопрос как подать питание на активную антенну в современных телевизорах очень важен для понимания.

Поэтому для питания активных антенн придумано специальное устройство, которое почему-то называется не блок питания, а инжектор питания.

Видеоролик «Как подключить активную антенну к Телевизору» на YOUTUBE

С вами канал antenna.ru!

Основная мысль разработчиков была в том, что антенну надо питать от USB разъема современного телевизора, делается это вот таким образом:

Инжектор имеет три разъема – USB, ТВ папа, ТВ мама.

USB втыкаем в USB телевизора, ТВ папа – в ТВ гнездо телевизора, ТВ мама – к антенне!

Дадыщь! А в половине современных телевизоров на USB разъем питание не подается! Точнее, подается, но только если вставить в него флешку и в меню телевизора выбрать пункт Смотреть фильм или Слушать музыку с USB. А у нас задача совсем другая, мы хотим смотреть 20 бесплатных каналов DVB-Т2 из эфира, а не записи с флешки.

Что делать? А все просто! Надо использовать блок зарядки от мобильного телефона. Вот, например, такой. USB инжектора втыкаем не в телевизор, а в блок питания.

Вуаля! Светодиод засветился, антенну мы подключили правильно.

Инжектор питания без светодиодного индикатора индикатора это крайне загадочная вещь — абсолютно непонятно, получил ли он питание от USB, подал ли он питание 5 Вольт на активную антенну — без индикатора все это тайна покрытая мраком. Именно поэтому я рекомендую инжектор питания Триада-311 (ссылка на него есть в конце статьи).

Светодиод в антенне Т-3320/antenna.ru

И еще: В продаже есть антенны с встроенным прямо в антенну USB инжектором.

Однако, длина USB кабеля и антенного кабеля у таких антенн обычно очень небольшая, сантиметров 50, поэтому такие антенны удобно использовать только в зоне уверенного приема, потому что, если антенну потребуется отнести метра на три от телевизора, теперь понадобятся два удлинителя. Вам придется покупать и антенный удлинитель, и удлинитель USB.

Итак, на вопрос «какая тв приставка подает питание на антенну» ответ — любая!

Итак, на вопрос «какой телевизор может подать питание на антенну» ответ — мало какой!

Вывод: если нет цифровой приставки, а есть современный телевизор с DVB-T2 — используйте инжектор и зарядник от телефона для подключения активной антенны.

Вот, собственно и все!

Таким образом, питание на активную телевизионную антенну лучше всего подавать от ТВ USB инжектора (5 Вольт).

С вами был канал antenna.ru!

Подписывайтесь, лайкайте, мы работаем для Вас!

Несмотря на бурное развитие кабельного и спутникового ТВ, эфирное телевещание рано списывать со счетов. Но для качественного сигнала последнего необходимо находиться в зоне покрытия. По мере удаления от телевышки качество сигнала падает, и число помех возрастает. В таких случаях хорошо помогает антенный усилитель для телевизионного приемника. Предланаем рассмотреть, что представляет собой это устройство, принцип работы, различные модификации, а также возможность создания усилителя ТВ сигнала для городской квартиры, загородного дома или дачи.

Что такое антенный усилитель и как он работает?

Это устройство, позволяющее усилить определенный диапазон телевизионных сигналов и снизить уровень помех, для получения максимально качественной «картинки». Помимо этого подобные усилители используются для снижения потерь в кабеле. Типовые структурные схемы таких устройств показаны ниже.

Типовые структурные схемы широкополосного (1) и многодиапазонного (2) антенного усилителя

Как видно из представленных схем поступающий сигнал обрабатывается фильтром внешних частот, после чего понижается аттенюатором до необходимого уровня. Далее сигнал поступает в блок регулировки уровня наклона АЧХ, принцип действия которого во многом напоминает эквалайзер. И на последнем этапе производится усиление сигнала, после чего он поступает на телевизионный приемник.

Разновидности

Несмотря на многообразие оборудования данного типа, по функциональному назначению и диапазону усилители можно разделить на следующие виды:

Домовой усилитель ALCAD AI-200 с разветвителем и встроенным блоком питания

Как выбрать хорошую антенну с усилителем?

Чтобы от приобретенного оборудования получить максимальную отдачу необходимо учитывать следующие факторы:

Определившись с антенной, переходим к выбору усиливающего устройства для нее. Первое на что необходимо обратить внимание – коэффициент усиления (указывается в децибелах). Как правило, при расстоянии до 10 километров до ретранслятора, в усилителе нет необходимости.

Необходимо обратить внимание, что не стоит сильно увлекаться высоким показателем этого параметра, поскольку при высокой мощности может произойти «возбуждение» устройства, и как следствие этого, появятся помехи, проявляющиеся в виде «белого снега» на картинке. Ниже приведена таблица для оборудования SWA, в которой указаны основные характеристики для каждой модели, а также соотношение коэффициента усиления и дальности до источника сигнала.

Таблица соответствия мощности антенного усилителя к удаленности от телевышки

Вторая важная характеристика – уровень шумов (указывается в децибелах) производимых устройством в процессе работы. Чем меньше этот показатель, тем лучше.

Естественно, что при выборе необходимо учитывать тип антенны, допускается устанавливать широкополосное устройство на узкодиапазонный приемник сигнала, но не наоборот.

Как сделать антенный усилитель своими руками – пошаговая инструкция

Приведем несколько типовых схем устройств для усиления телевизионного сигнала, начнем с самой простой.

Схема простого антенного усилителя на базе МАХ2633

Обозначения:

Схема запутывается от источника постоянного тока с напряжением от 2,8 до 5,2 вольт. Отличительные особенности: низкий уровень шума (около 2 дБ) и вполне приличный коэффициент усиления, порядка 13 дБ, при необходимости понизить который следует увеличить сопротивление R. Собранная схема не требует настройки. Приведенное устройство хорошо зарекомендовала себя при работе с комнатными антеннами теле- и радиоприемников. В интернете можно встретить описание данной схемы, как широкополосной, что не совсем верно, исходя из даташит МАХ2633 –предназначена для УКВ диапазона.

Теперь рассмотрим типовые транзисторные схемы, которые действительно являются широкополосными.

Антенный усилитель на транзисторе, включенном по принципу общего эмиттера

Обозначение:

Схема также отличается простотой и не требует настройки. КУ и частотные характеристики зависят от используемого транзистора. Устройства данного типа отличаются высоким коэффициентом усиления и невысокими частотными характеристиками (что исправляется в мульти вибраторных схемах с эмиттерной связью, при желании найти их несложно, но они более сложны в настройке). Питание осуществляется от источника с напряжением 9 вольт.

Вариант с подключением транзистора по схеме «общая база» обладает меньшим КУ, но зато более широким частотным диапазоном.

Антенный усилитель на транзисторе, включенном по принципу общей базы

Обозначения:

Дроссель наматывается на ферримагнитном кольце, проницаемость которого 600Н. Для метрового диапазона необходимо сделать 300 витков, используемый для этой цели провод – ПЭВ Ø 0,1 мм.

Добиться большего КУ можно, если собрать устройство на двухкаскадной схеме, ее пример приведен ниже.

Схема двухкаскадного антенного усилителя для ДМВ каналов

Обозначения:

Запитывается схема от источника с напряжением 12 вольт, настройка устройства не требуется.

Пошаговая инструкция по сборке будет общая для всех схем:

Как подключить антенный усилитель к телевизору?

В завершении статьи дадим несколько рекомендаций, касательно правильного подключения оборудования:

Самый важный момент – антенные усилители для телевизора должны располагаться находиться как можно ближе к нему. Это связано с тем, что кабельные потери могут существенно повлиять на качество картинки. Требование касается как самодельных конструкций, так и серийных моделей, например BBK или Terra. Исключение могут быть только комнатные антенны, у которых короткая длина кабеля, но, как правило, такие устройства используют в зоне приема, где в усилителе нет необходимости.

Внимательно изучите руководство по подключению, которое прилагается к устройству.

Если подключение усилителя не принесло результатов, проверьте направленность антенны, а также его волновое соответствие.

Все манипуляции должны проводиться только с обесточенным оборудованием.

Не подключайте усилитель к внешней антенне, если она не оборудована грозозащитой. Собственно, такой приемник сигнала вообще нельзя использовать.

Источник

Дед клуб

О сайте

Статьи по темам

понедельник, 10 июля 2017 г.

Простое решение – сделать из активной антенны пассивную.

Рис 1. Из журнала «Радио» 1965. 12.

Я уже делал самодельную антенну волновой канал из металлопласта. В том посту я попытался более детально рассказать об устройстве этой антенны.

1. Избавляюсь от усов-вибраторов метрового диапазона. Все телевизионные каналы этого участка волн уже перенесены в цифровой мультиплекс дециметрового диапазона. Антенна сразу приняла форму, удобную в работе.

Фото 3. Пора избавиться от вибраторов метрового диапазона.

Фото 8. Скручиваю оплётки и центральные жилы коаксиальных кабелей.

Рис. 2. U-колено и кабель снижения.

Фото 9. U-колено и кабель снижения.

7. А теперь самое интересное. Выкручиваю директоры и опять измеряю уровни сигнала и его качество, и прихожу к выводу, что они не изменились.

Фото 10. Время избавиться от директоров.

Фото 11. Не меняя положение антенны открутил часть директоров.

Фото 15. На чердаке стало свободно.

Оставив на всякий случай 3-и директора, укорачиваю стрелу антенны, а за рефлектором срезаю ножовкой место крепления согласующей коробочки метровых волн, но крепление самой стрелы оставляю (оно может пригодиться, если использовать антенну как наружную).

Фото 16. Без этого антенна работает лучше.

Укороченную антенну креплю под конёк крыши, и сразу на чердаке становится свободно.

Фото 17. Вовремя успел с ремонтом. Первые зрители, которые оценили проделанную работу.

P. S.
Пассивная логопериодическая антенна.

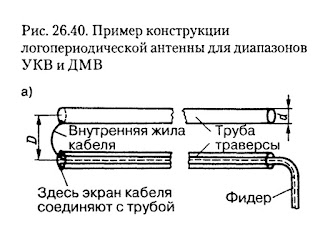

Рис. 3. Подсоединение коаксиального кабеля к логопериодической антенне. «Антенны». Том 2. Автор Карл. Ротхаммель.

Рис. 4. Логопериодическая антенна. Стрела состоит из двух трубок. 60 комментариев: «Это колечко приняло не только цифровые мультиплексы с расстояния 80 км» Расстояние по прямой? Не знаю всех Ваших параметров, но как же шарообразность Земли? Не мешает? Юрий, вы смеётесь ). тут расстояние всего то навсего 100км Чтобы узнать параметры петлевой антенны (круга), необходимо было воспользоваться активной ссылкой по теме: Простая самодельная антенна для эфирного цифрового телевидения. Эта самая первая статья, посвящённая простым самодельным антеннам для приёма эфирного цифрового телевидения. От этой статьи, включая активные ссылки и комментарии, идёт отсчёт всех последующих статей посвящённых самодельным антеннам. Коротко напомню, что эта антенна (круг) в данном исполнении обладает горизонтальной поляризацией, которая совпадает с поляризацией передающих антенн телевизионных передатчиков, как аналогового, так и цифрового сигналов. Геометрическая форма антенны в виде окружности обладает волновым сопротивлением около 60 Ом, что в любительских условиях без проблем позволяет применить широко распространённые коаксиальные кабели снижения с волновыми сопротивлениями 50 и 75 Ом. Достоинство такой антенны – короткозамкнутая окружность, имеющая резонанс в частотном диапазоне, а значит селективность и, как следствие, повышенную помехоустойчивость. «тут расстояние всего то навсего 100км» Для не высоких антенн расстояние будет около 30км. Какая к черту шарообразность? Земля плоская, это уже доказали в 2016 году. А вы всё живёте какими-то нелепыми мифами о шаре. Земля круглая каждый ребёнок знает Здравствуйте. Проясните пожалуйста, при таком подключении U-колена к петле, экранирующая оплетка кабеля никуда не подсоединяется т.е. остается висеть в воздухе, это нормально? Здравствуйте. Экранирующая оплётка коаксиального кабеля U-колена соединяется с экраном коаксиального кабеля снижения и к алюминиевой петле не крепится. Это нормально. Вопрос. А если оставить только усы для приёма аналогового телевидения,не цифрового,(так как усилитель вышел из строя), но без усилителя(коробочки), то какова должна быть согласующая петля? Здравствуйте. Возьмите за основу рис. 1 из поста »Самодельные конструкции антенн для приёмников с УКВ диапазоном». На этом рисунке приведены все размеры симметрирующего устройства для разрезного вибратора, которые подходят и для дециметрового диапазона, разница только в зазоре между вибраторами. Он меньше в 5 раз. Здравствуйте! Вы пишите:»Я прикладываю кабель к петле и откусываю его длину равную ровно половину длины алюминиевой петли. Сам кабель укоротится в процессе заделки.» Если половина петли 29 см, а по формуле укорочения в 1,5 раза получается 29/1,5=19 см, то где теряется 10 см? По 5 см на разделку? Не много ли? … если известна марка кабеля (он в пределах 1,3 – 1,51)». А соответствует ли длина петли диапазону частот? На практике я допускаю возможное рассогласование для обеспечения достаточно широкой рабочей полосы антенны. В противном случае, если придерживаться точных расчётов, то рабочая полоса такой антенны будет узкой. Сделанная, таким образом, в полевых условиях антенна, принимает цифровые эфирные мультиплексы из Москвы на частотах 498 – 578 МГц с одинаковым уровнем приёма, а иначе не было бы этой статьи. Понял. Премного благодарен. С наступающим Старым Новым Годом и всего наилучшего! Спасибо. Желаю удачи! Здравствуйте Уважаемый Вячеслав Юрьевич! Вы пишете:»На практике я допускаю возможное рассогласование для обеспечения достаточно широкой рабочей полосы антенны.» Получается, что длиной петли можно увеличить широту диапазона в ту или иную сторону при наличном вибраторе, то есть, уменьшая петлю раздвигается диапазон в высокие частоты? У меня вибратор антенны 58 см на один мультиплекс, а мне ещё нужно дотянуть до второго мультиплекса, который на 38 см.Вопрос! Какой длины петлю посоветуете сделать? Заранее благодарю! Здравствуйте Уважаемый Вячеслав Юрьевич! Огромное спасибо за такой подробный исчерпывающий ответ! Надеюсь он пригодится и другим посетителям Вашего блога. Всего Вам наилучшего! Здравствуйте Уважаемый Вячеслав Юрьевич! Решил пойти по Вашему пути. Взял аналогичную антенну без усов и с пятью директорами, выкинул сразу усилитель, поставил на 58-и сантиметровый вибратор 19-и сантиметровую петлю и 12 метров кабеля с крыши. Прекрасно ловит 24-й (498Мг) и 60-й (786Мг). Ещё раз спасибо за науку и всего доброго! Здравствуйте Вячеслав Юрьевич! Подскажите пожалуйста, далекому от всех этих*виброторов* и *директоров* человеку. Антенна похожа на вашу,Locus*, сколько отпиливать от неё и какой длины делать петлю? Длина кабеля 10м, 1 мультиплекс 36 594000КГц,2-й 50 706000КГц.Буду благодарен если напишите ответ. Алексей Здравствуйте, Алексей. Петля равна половине длины вибратора. По тексту: «Я прикладываю кабель к петле и откусываю его длину равную ровно половине длины алюминиевой петли». Полученную коаксиальную петлю укоротите в 1,51 раза. Так, если длина вибратора равна 58 см, то длина петли равна 29 см (предыдущий комментарий). Теперь длину петли уменьшите в 1,51 раза. L = 29 / 1,51 = 19,2 (см). Перед тем, как пилить проверьте работоспособность антенны. Палочки перед петлёй (директоры, направлены на телевышку), отвинчиваются легко. Стрела, на которой крепятся директоры (палочки), на параметры антенны не влияет. Если с тремя директорами антенна работоспособна – смело отпиливайте лишнее (фото 14, 15). Получается что оплётка не соединяется с антенной а только центральные жылы U петли и кабеля Здравствуйте. Экранирующая оплётка коаксиального кабеля U-колена соединяется с экраном коаксиального кабеля снижения и к алюминиевой петле не крепится. Это нормально. Здравствуйте!Подскажите пожалуйста как переделать активную антенну дальта в пассивную? На ней две коробки.Одна у основания(куда заходит кабель снижения),другая за решеткой ближе к центру. Две коробки.Одна соеденины тонким экранированным кабель? Спасибо! Здравствуйте, Игорь. В природе много вариантов антенн типа «Дельта». Как правило, это логопериодическая широкополосная антенна, где стрела состоит из двух металлических трубок. Если эти трубки присутствуют, то после переделки должно остаться то, что на рисунке 3, 4 (самый конец поста). Вячеслав Юрьевич! Предполагается установить переделанную антенну на чердаке дома на металлической трубе Вопрос:Нужно ли заземлять трубу. Спасибо за ответ! Если труба не выходит на поверхность крыши, то заземлять её нет необходимости. В статье ничерта ничего не понятно. Написана для узких специалистов связи. Спасибо.огромное. Все 4-5 станций находятся по разным направлениям..Значит с этой антеной уже ничего не «схимичишь». Посоветуйте пжл вариант «самоделки» исходя из моих «школьных» знаний..Удачи! Много постов в этом блоге посвящены самодельным антеннам для цифрового эфирного телевидения и не только для него. Как вариант, начните с самых простых антенн, с того самого волшебного колечка и далее двигайтесь по ссылкам. Плоскость кольца направлена на телевышку. В случае 14 км от вышки подойдут комнатные, мансардные, потолочные антенны. Коаксиальный кабель короче, следовательно, потерь в нём меньше, и вероятность устойчивого приёма лучше. Простая самодельная антенна для приёма эфирного цифрового телевидения. Самодельная антенна для эфирного цифрового телевидения. Да, надо пробовать и, по возможности, не усложнять. Начинать надо с малого…. С 14 км и с одного кольца. Желаю успехов. Уважаемый Вячеслав Юрьевич!Извините за назойливость,но,честно говоря,лень искать. Подскажите пожалуйста минимальный диаметр трубки или прутка для вибратора и радиус изгиба вибратора. Спасибо. С Уважением. Вячеслав Николаевич. Здравствуйте, Вячеслав. В конце поста я привёл из справочника идеальные размеры вибраторов в зависимости от частоты. От этих вибраторов идёт отсчёт усиления всех других типов антенн в дБ. Уменьшение толщины (в моём случае минимальна толщина была 2 мм) вибратора сужает диапазон антенны. Антенна невидимка. Здравствуйте,Вячеслав Юрьевич! Подскажите, пожалуйста, антена Locus L 025.62. Снял плану усил. и усы. Плата которая стоит в коробке на петлевом вибраторе(вроде так он называется), она не такая как у Вас на фото. К ней только подходит тонкий коаксиальный кабель, к двум контактам, и на ней нет вообще больше элементов. Соединил с этим кабель, свой кабель от телевизора. Показывает но только 10 каналов. Вопрос: Все же мне надо выкинуть эту плату и сделать U-колено. Расстояние до вышки, если верить карте, 7 км. На втором этаже дома ловит на обычную ком. антену. Locus висит на доме и от него уже шел кабель на первый этаж, вот и хотел ее переделать, так как если ставить ком. антену на первом этаже, сигнал не ловит. Этот комментарий был удален автором. Здравствуйте. Просто две полоски получились разной ширины, одна 5, а другая 7 мм. Второй вариант лучше (обрезать, укоротить всегда успеете). Придерживайтесь 5 мм между полосками, а остальное – как получится. Эта антенна работает без проблем уже несколько лет наравне с той, что я рекомендую использовать согласно ссылке, приведённой ниже, где я использовал её для пассивного ретранслятора мобильной связи. Антенна невидимка для эфирного цифрового телевидения. Так я назвал антенну, которая избавила меня от всех проблем. Это восьмёрка «Харченко», но вместо отражателя активный рефлектор, такая же восьмёрка. Работает уже несколько лет. Крона деревьев ей не помеха. Ловит сигнал на уровне пола второго этажа с расстояния 80 км от Останкино, причём сама местность приёма в низине. Сделал вторую такую же антенну когда начались проблемы. Суть в том, что в этом году ретрансляторы эфирного цифрового телевидения расположились по кругу от места приёма и на сравнительно близком (17, 30 км) от меня расстоянии и стали забивать Останкинский сигнал (а это потеря третьего мультиплекса). Соседи начали поворачивать покупные антенны в разные стороны, а мои самоделки без усилителей продолжают держать дистанцию 80 км. Источник ← Как подключить антенну без ресивера Как подключить антенну без штекера → Вам также понравится что символизирует корабль с парусами 26.08.202330.08.2023 admin 0 Как подготовить ребенка к рождению второго 24.08.202325.08.2023 admin 0 Мои люди всегда со мной что значит 17.08.202317.08.2023 admin 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email *
