Управление NE555 оптопарой
Собираю блок управления коллекторного двигателя 12v. Интересует такой вопрос,шим вывод UNO подсоединен к оптотранзистору CNY-17,коллектор оптотранзистора управляет выводом 4 (сброс) NE555, которая в свою очередь рулит затвором полевика. Леплю из того что есть. На сколько жизнеспособна такая схема?
хотя конечно как вариант подключить полевик на ULN2803 все равно есть свободные ноги и в скетче инвертировать шим максимум оборотов будет = 0. а минимум =255. Но что то напрягает,боюсь что,в регулировках оборотов при увеличении или уменьшении начнется блукание и головная боль. Скетч еще тоже из набросков потому показывать пока не буду,более менее приведу в порядок и выложу на суд,хотя наверное раньше вопросами всех задолбаю.
Спасибо,тупо не знал.
А на транзисторах схема драйвера мосфета не нравится совсем? Типа такой:
Весьма приличные параметры параметры у нее.
есть еще одна схема. еще не проверял. вырезал кусок. там вообще была и верхняя часть сделана на 555 с накачкой для открытия верхнего полевика. нижнюю часть вырезал. рекомендовать не буду, но как вариант. мне понравилась минимумом компонентов и достопностью
Линк, со всеми примерами и калькуляторами: http://home.cogeco.ca/
значит хорошо. не рекомендовал потому что не проверял. единственное вроде инвертирует сигнал, но это можно в коде исправить
Цифровой измеритель емкости с использованием Arduino Uno и таймера NE555
в Ардуино 0 3,424 Просмотров
Емкостные датчики широко используются для измерения различных физических и химических параметров процесса, таких как смещение, ускорение, толщина, усилие, давление, напряжение, уровень и влажность. При этом измеренное значение емкости сопоставляется с измеряемой величиной для дальнейшей индикации или управления.
Этот проект на Arduino UNO позволяет измерять емкость в диапазоне от 1 мкФ до 1 мФ с последующим выводом результата на LCD индикатор и на монитор компьютера (последовательный монитор Arduino IDE).
Приведем две схемы: первая схема — с таймером NE555, который работает в режиме нестабильного мультивибратора, вторая — с таймером NE555 в моностабильном режиме.
Первая схема
Здесь таймер NE555 (IC1) работает с двумя внешними резисторами (R1 и R2) и с конденсатором (Cx), емкость которого должна быть измерена. IC1 питается от +5В платы Arduino, таким образом, отпадает необходимость в использовании внешнего источника питания.
Таймер IC1 на выводе 3 генерирует прямоугольные импульсы амплитудой 5В с определенной частотой (в зависимости от значений R1, R2 и Cx).
Вывод 3 IC1 подключен к контакту 2 платы Arduino. Так как этот вывод Arduino является аппаратным прерыванием (Interrupt 0), исходный код (capacityitance1.ino), загруженный в Arduino, использует обработчик прерываний, который выполняется всякий раз, когда на выходе таймера происходит переход сигнала с низкого на высокий уровень. Таким образом, непрерывно высчитывается период импульса.
Период импульса (T) зависит от параметров R1, R2 и Cx:
T = 0,693 × (R1 + 2 × R2) × Cx => Cx = 1,443 × T / (R1 + 2 × R2)
Измеренное значение Cx (в мкФ) затем выводиться на LCD индикатор и монитор компьютера.
Исходный код (capacitance1.ino) написан на языке программирования Arduino. Микроконтроллер Atmega328/Atmega328P запрограммирован с использованием программного обеспечения Arduino IDE. Выберите правильную плату из меню Инструменты→Плата в Arduino IDE и запишите программу (скетч) через стандартный порт USB на вашем компьютере.
Вторая схема
В данном случае таймер NE555 (IC1) работает в режиме моностабильного мультивибратора с внешним резистором R1 и конденсатором (Cx), емкость которого должна быть измерена.
В этом режиме работы, когда на триггерном выводе таймера с вывода 9 Arduino устанавливается логический ноль, на выходе таймера 3 устанавливается высокий уровень около 5 В в течение определенного периода времени, который определяется значениями R1 и Cx.
Период времени (T), при котором выход таймера остается высоким, определяется по формуле:
T = 1,1 × R1 × Cx => Cx = T / (1,1 × R1)
Так же как и в предыдущей схеме, выход таймера подключен к контакту 2 Arduino, который является выводом аппаратного прерывания (Interrupt 0). Исходный код (capacitance2. ino), загруженный в Arduino, использует обработчик прерывания в пределах прерывания, то есть двухуровневую вложенную подпрограмму прерываний (ISR).
Первый обработчик прерываний запускается каждый раз, когда выход таймера переходит от низкого к высокому состоянию, а второй ISR вызывается из первого, когда выход таймера переходит от высокого к низкому.
Таким образом, время, в течение которого выход таймера остается высоким, получается путем вычисления разницы во времени между двумя такими последовательными прерываниями, которые равны T.
Скетч (capacitance2.ino), написанный на языке программирования Arduino.
Триггерный импульс с высокого уровня на низкий, подаваемый с вывода 9 Arduino на вывод 2 IC1, генерируется с помощью следующего кода:
digitalWrite (9, HIGH);
digitalWrite (9, LOW);
digitalWrite (9, HIGH);
> Примечание. Чтобы измерить емкость конденсатор (Cx), подключите конденсатор и нажмите Reset на плате Arduino Uno.
Скачать скетч измерителя емкости (928 bytes, скачано: 340)
Интегральный таймер NE555
Что это за чудо?
Микросхема выпускается в двух вариантах корпуса — пластиковом DIP и круглом металлическом. Правда встретить 555 в круглом металлическом корпусе в наши времена очень сложно, чего не скажешь о версии в пластиковом DIP корпусе. Внутри корпуса с восемью выводами скрываются транзисторы, диоды и резисторы. Не будем вдаваться в доскональное изучение 555, но про ножки этой микросхемы я расскажу более подробно. Всего ножек 8.

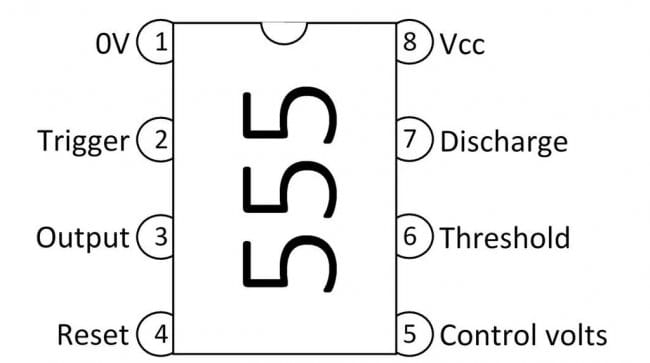

1. Земля. Вывод, который во всех схемах нужно подключать к минусу питания.
2. Триггер, он же запуск. Если напряжение на пуске падает ниже 1/3 Vпит, то таймер запускается. Ток, потребляемый входом, не превышает 500нА.
3. Выход. Напряжение выхода примерно на 1,7 В ниже напряжения питания, когда он включен. Максимальная нагрузка, которую может выдержать выход — 200 мА.
4. Сброс. Если подать на него низкий уровень напряжения ( меньше 0,7 В), то схема переходит в исходное состояние не зависимо от того, в каком режиме находится таймер на данный момент. Если в схеме не нужен сброс, то рекомендуется подключить этот вывод к плюсу питания.
5. Контроль. Этот вывод позволит нам получить доступ к опорному напряжению компаратора № 1. Используется этот вывод очень редко, а вися в воздухе может сбивать работу, поэтому в схеме его лучше всего присоединить к земле.
6. Порог, он же стоп. Если напряжение на этом выходе выше ⅔ Vcc, то таймер останавливается и выход переводится в состояние покоя. Стоит заметить, что работает выход только тогда, когда вход выключен.
7. Разряд. Этот выход соединяется с землей внутри самой микросхемы, когда на выходе микросхемы низкий уровень и закрыт, когда на выходе высокий уровень. Может пропускать до 200 мА и иногда используется как дополнительный выход.
8. Питание. Данный выход нужно подключать к плюсу питания. Микросхема поддерживает напряжение в пределах 4,5-16 В. Может работать от обычной 9В-батарейки или от проводка USB.
Режимы
Ну что же пришло время поведать вам о режимах микросхемы 555. Их всего 3 и о каждом я расскажу более подробно.
Моностабильный
При подаче сигнала на вход нашей микросхемы, она включается, генерирует выходной импульс заданной длины и выключается, ожидая входного импульса. Важно, что после включения микросхема не будет реагировать на новые сигналы. Длину импульса можно рассчитать по формуле t=1.1*R*C. Пределов по длительности импульсов нет — как по минимальной, так и по максимальной длительности. Есть некоторые практические ограничения, которые можно обойти, но стоит задуматься над тем, нужно ли это и не проще ли выбрать другое решение. Итак, минимальные значения, установленные практическим образом для R составляет 10кОм, а для С — 95пФ. Можно и меньше, но при этом схема начнет поглощать много электричества.
Нестабильный мультивибратор
В этом режиме все довольно таки просто. Управлять таймером не нужно. Он все сделает сам — сперва включится, подождет время t1, потом выключится, подождет время t2 и начнет все заново. На выходе у нас получится забор из высоких и низких состояний. Частота с которой будет колебаться зависит от параметров величин R1,R2 и C и определяется она по формуле F= 1,44/ ( (R1 +R2)C). В течение времени t1 = 0.693 (R1 +R2)C на выходе будет высокий уровень, а в течение времени 2 = 0.693R2C — низкий.
Бистабильный
В данном режиме наша микросхема 555 используется как выключатель. Нажал одну кнопку — выход включился, нажал другую — выключился.
Конец
Возможно Вам уже надоел теоретический материал и в следующем уроке мы приступим к практике.
микросхема 555, таймерная микросхема, ne555, NE555P интегральный таймер

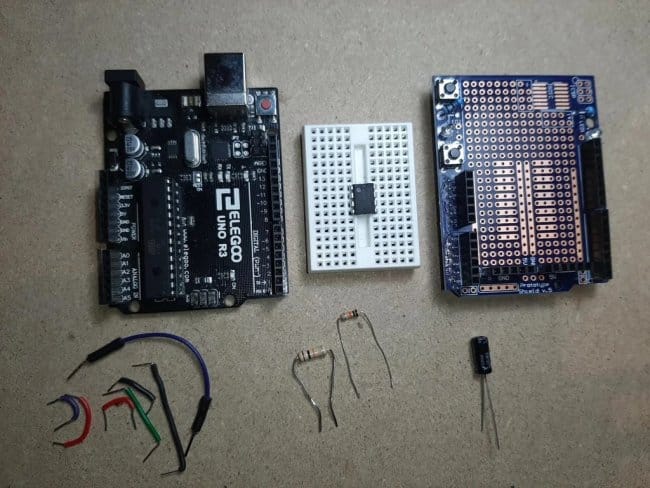

Используем Ардуино вместо осциллографа
Шаг третий: принцип работы

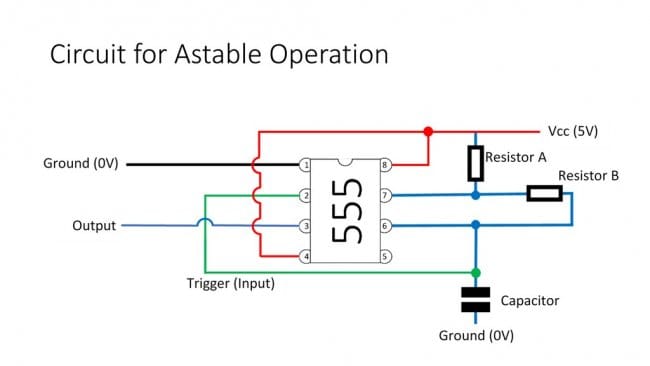

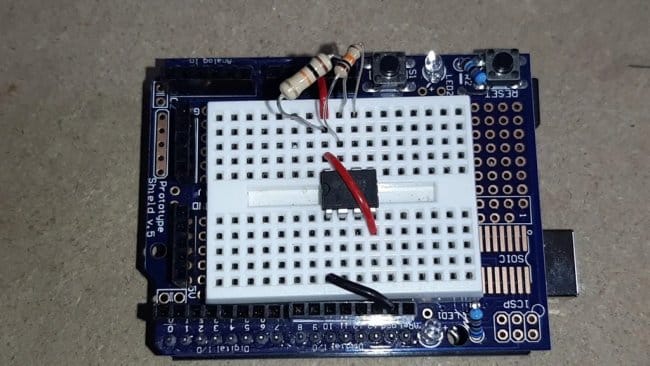

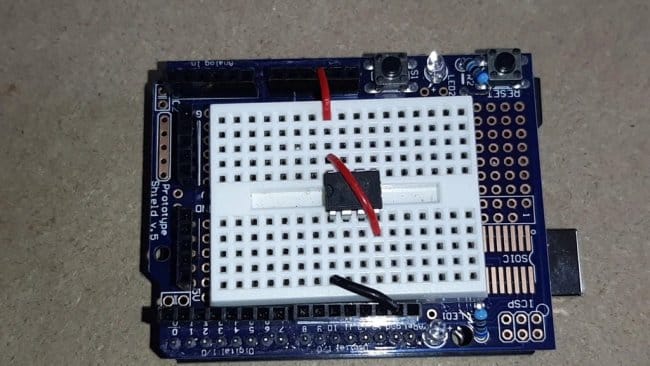

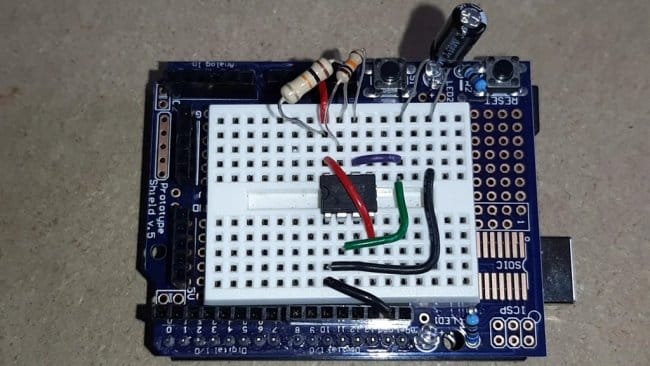

Когда Arduino включен, ток проходит от его контакта 5В через оба резистора для зарядки конденсатора. Это требует времени в зависимости от номинала резисторов и конденсатора. Когда заряд конденсатора достигнет 2/3 от источника 5 В, выходной контакт таймера 555 станет низким, то есть он будет находиться на уровне 0 вольт. И в этот момент конденсатор начнет пропускать ток через резистор B. Опять же, это требует времени, зависящего от конденсатора и резистора B. Когда напряжение снизится до 1/3 от 5 В, выходной контакт переключится на 5В (высокий), и цикл начнется снова с зарядки конденсатора. Результатом должен быть регулярный повторяющийся сигнал высокого-низкого уровня от этого чипа, который может быть использован в электронике, когда необходим сигнал синхронизации.
Шаг четвертый: отображение значений на Arduino

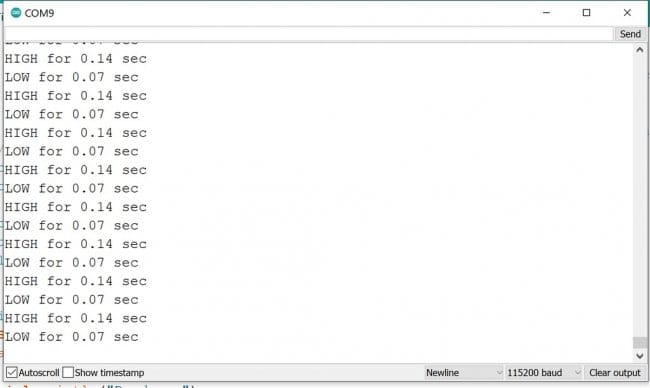

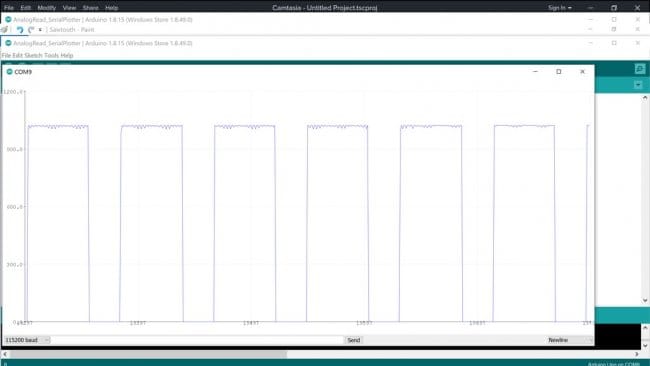

Чтобы иметь возможность видеть работу различных комбинаций резисторов и конденсаторов, мастер использовал Arduino для отображения времени на своем компьютере. Эта функция в программном обеспечении Arduino IDE называется последовательным монитором (см. рисунок со всеми номерами) и представляет собой способ связи между Arduino и компьютером во время работы Arduino.
Первые две переменные кода являются логическими переменными, что означает, что они могут быть равны только нулю или единице, которые в данной ситуации являются синонимами низкого или высокого напряжения, или синонимом 0В или 5В. Мастер назвал эти две переменные «state» и «lastState» (“состояние” и “последнее состояние”) и использует их для отслеживания изменений выходного контакта. Аналогично, для отслеживания времени используются две переменные, называемые «currentTime» и «lastTime» (“Текущее время” и “Последнее время”). И, наконец, еще одна переменная используется для сохранения продолжительности времени. Эта переменная называется «timeDifference» (“Разница во времени”), так как она будет разницей между текущим и прошлым временем. Это переменная типа “float” («с плавающей запятой»), что означает, что она может отслеживать десятичные дроби.
По сути, код работает так: если выходной контакт таймера 555 изменяется с низкого на высокий или с высокого на низкий, активируется функция, называемая “Отметка времени”. Это тип функции, называемый “подпрограммой обслуживания прерываний”, потому что, независимо от того, где Arduino находится в ее коде, функция временной метки будет запущена, а затем Arduino вернется к исходной точке. Во время временной метки Arduino обновит переменную “состояние” в соответствии с тем, является ли выходной вывод высоким или низким, и обновит переменную “Текущее время” с помощью функции, называемой “micros”. Это встроенная функция программного обеспечения Arduino, которая «возвращает» количество микросекунд с момента последнего включения или сброса Arduino. Теперь, когда “состояние” и “Текущее время” обновлены, Arduino вычислит разницу во времени и выведет ее на последовательный монитор компьютера. Затем он обновляет значения “lastState” и “lastTime” в соответствии с “состоянием” и “текущим временем” соответственно, чтобы они были готовы к следующему изменению выходного pin-кода.
Шаг пятый: прогнозирование
Есть формулы, которые можно выполнить, чтобы предсказать, сколько секунд будет отсчет времени. Они полезны, если задано конкретное время и нужно с чего начать подбор номинала. Формула предназначена для расчета высокого периода, количество времени, в течение которого выходной контакт находится в высоком положении (5В).
Высокий период = 0,7 * (Резистор А + Резистор В) * Конденсатор
Другая формула предназначена для расчета низкого периода, когда выход низкий (0В).
Низкий период: = 0,7 * (Резистор B) * (Конденсатор)
Для того, чтобы эти уравнения работали, единицы измерения должны быть в Омах для сопротивления и в Фарадах для конденсатора. Так, например, 10 кОм и 10 мкФ будут составлять 10 000 Ом и 0,00001 Ф. Итак, пример с двумя резисторами на 10 кОм и конденсатором емкостью 10 мкФ, Высокий период должен составлять 0,14 секунды, а Низкий-0,07 секунды.
Шаг шестой: эксперименты

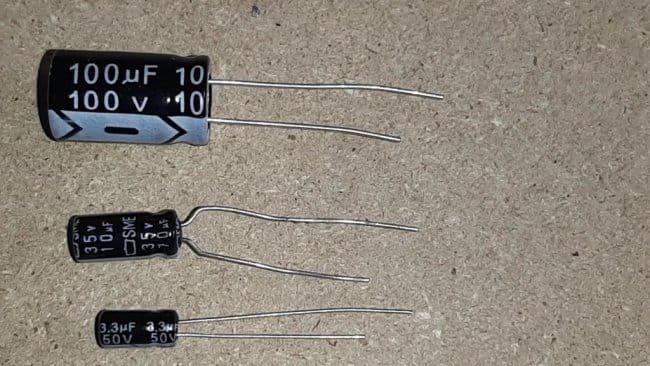

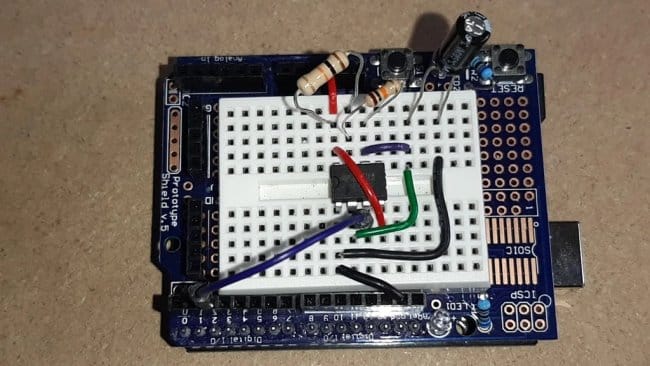

Теперь, когда все настроено, можно поэкспериментировать с различными резисторами и конденсаторами, чтобы проверить, соответствует ли измеренное время расчетам.
Что интересно в этой схеме, можно увидеть эффект от установки нескольких резисторов или конденсаторов либо для резистора A или B, либо для конденсатора. Можно соединить компоненты последовательно или параллельно и посмотреть, как конденсаторы «ведут себя» относительно резисторам. Более подробно в видео.
Для проверки подключаем анод конденсатора (который подключен к контакту 6 из 555) к контакту Arduino A0 и отображается классический рисунок “зуб пилы”, характерный для конденсаторов. Затем, чтобы открыть «Последовательный плоттер», переходим в раздел “Инструменты” и нажимаем «Последовательный плоттер». Откроется окно, и мы должны увидеть изменение напряжения на графике.
Как подключить ne555 к ардуино
Работая с WiFi модулем ESP8266 встретился с его периодическим подвисанием. Причем программная перезагрузка и даже ресет через пин перезагрузки не всегда спасали ситуацию. На форуме esp8266.ru данная проблема неоднократно обсуждалась. Виной был признан «сырой» SDK от производителя, который никак не «допилят».
Не дожидаясь, когда проблема стабильности ESP8266 будет решена производителем, решил оснастить свои изделия сторожевым таймером.
Сторожевой таймер (Watchdog timer, WDT) — аппаратно реализованная схема контроля над зависанием системы. Представляет собой таймер, который периодически сбрасывается контролируемой системой. Если сброса не произошло в течение некоторого интервала времени, происходит принудительная перезагрузка системы. В некоторых случаях сторожевой таймер может посылать системе сигнал на перезагрузку («мягкая» перезагрузка), в других же — перезагрузка происходит аппаратно (замыканием сигнального провода RST или сброса питания).
Перебрав разные схемы от применения внешнего микроконтроллера или специализированной WDT микросхемы до простейшей RC-цепочки, остановился на интегральном таймере NE555.
555 — аналоговая интегральная схема, универсальный таймер — устройство для формирования (генерации) одиночных и повторяющихся импульсов со стабильными временными характеристиками. Применяется для построения различных генераторов, модуляторов, реле времени, пороговых устройств и прочих узлов электронной аппаратуры.
Под разными названиями ее производят самые различные компании, в том числе существует и наш отечественный аналог — КР1006ВИ1. Мне он и попался за 20 рублей в радиомагазине.
Итак собираю схему NE555 в режиме генератора импульсов
R4, R5 и C1 подобраны таким образом, что время длинного импульса с логическим «1» на выходе таймера составляет около 12с, затем короткий импульс 0.2с с логическим «0», перезагружающий микроконтроллер, и опять длинный цикл. Подача короткого сигнала «0» на вход устройства сбрасывает время таймера. При подтянутом к «0» таймер имеет постоянное низкое напряжение на конденсаторе и «1» на выходе. Диод на входе нужен, чтобы конденсатор С1, задающий время таймера, не заряжался от высокого уровня на входе, что приводит к уменьшению периода срабатывания.
Сперва подумал, что удачным решением было подключить вход таймера к GPIO0 ESP-шки. GPIO0 при загрузке прошивки в ESP, подтягивается к земле. Поэтому в режиме прошивки таймер отключается. Но вовремя работы GPIO0 на выход, если оставить его подтянутым к земле, то при подачи на порт «1» он просто сгорает. Поэтому подключаем таймер на GPIO2 или любой другой порт ESP-шки, а работу таймера отключаем в режиме программирования второй контактной группой выключателя.
Выход таймера подключил к RESET ESP8266. Потом вспомнил обсуждения на форуме, что ресет у ESP-шки не всегда спасает и решил модернизировать схему.
Как говориться, «против лома нет приема» — сброс питания ESP8266 всегда давало 100% результат. Так как выход NE555 рассчитан на ток 200мА (у КР1006ВИ1 100мА), маломощное 5-вольтовое реле подключил к нему напрямую.
