Как подключить терморегулятор к инфракрасному обогревателю
Как подключить терморегулятор для инфракрасного обогревателя?
На рынке отопительного оборудования инфракрасные обогревательные приборы присутствуют давно и, в силу эффективности принципа действия, занимают там нишу внушительных размеров. Конструкции ИК-отопителей, их системы управления и безопасности постоянно совершенствуются, примитивных агрегатов в продажу уже не поступает, поэтому инфракрасные обогреватели с терморегулятором – приборы привычной, штатной оснащённости, которая уже воспринимается как должное. Однако, температурные регуляторы бывают разными – не только штатными (различной степени функциональности), но и дополнительными, устанавливаемыми в актуальной зоне помещения для повышения экономичности и удобства управления отопителем.
Рассмотрим штатные температурные регуляторы, применяемые на инфракрасных обогревателях, и варианты оснащения ИК-отопителей дополнительным регулирующим температуру оборудованием – более совершенными устройствами, эффективность использования которых трудно переоценить.
Регулятор температуры ИК-обогревателя и его назначение
Работа любого нагревательного прибора сопровождается нагревом корпуса, воздушной среды и предметов в помещении. Отсутствие контроля за этими процессами не допустимо – перегрев отопителя чреват возникновением пожара, не говоря уже о чрезмерном прогреве воздуха в помещении и неоправданном перерасходе энергоносителя. Поэтому современные обогревательные приборы обязательно оснащаются терморегуляторами, место установки и конструкция которых обусловлены назначением.
Важно! Переключатель режимов мощности обогревателя не является устройством, заменяющим регулятор температуры.
В зависимости от места установки – непосредственно на агрегате или в актуальной зоне помещения (выносные устройства), терморегулятор реагирует на изменения температуры корпуса отопителя или воздуха в помещении и выполняет включение-выключение обогревателя, поддерживая заданный предварительно режим.
Рассмотрим подробнее регулирующие температуру устройства, штатные и выносные, устанавливаемые на инфракрасных обогревателях.
Виды терморегулирующих устройств
Несмотря на множество видов инфракрасных обогревателей, типов применяемых на них терморегуляторов гораздо меньше. Различаются они между собой по предназначению, которое обуславливает место расположения, контактную среду и принцип действия (конструкцию).
Электромеханический терморегулятор
Регуляторы температуры электромеханического типа являются штатными устройствами, устанавливаются на корпусе обогревателя или внутри него, реагируют на температуру поверхности агрегата или жидкости, залитой в радиатор (теплообменник), и могут быть регулируемыми или нерегулируемыми.
Регулируемые электромеханические терморегуляторы управляют нагревом воздуха в помещении посредством циклических включений-выключений обогревателя, выполняемых после выхода отопителя в рабочий режим по следующему алгоритму: агрегат нагрелся – регулятор выключил нагревательный элемент – агрегат остыл – регулятор включил нагреватель. То есть, обогревом помещения управляют путём предварительного подбора на регуляторе необходимой степени нагрева обогревателя — условного числового значения или риски. Первый выбор значения или риски выполняется случайно и, после стабилизации температурного режима в помещении, корректируется в сторону увеличения или уменьшения.
Конструкция управляемых регуляторов температуры может быть двух видов:
Управляемые электромеханические терморегуляторы не учитывают температуру воздушной среды в помещении, а также погоду, время года и суток, поэтому точность управления температурным режимом в комнате с их помощью обеспечена быть не может. Тем не менее эти устройства надёжны, просты в использовании и практичны, чем и обусловлено их применение по сегодняшний день.
Нерегулируемые терморегуляторы электромеханического типа – устройства, обеспечивающие безопасность эксплуатации обогревателя. Суть их предназначения – отключить нагревательный элемент по достижении агрегатом критического значения температуры (105 градусов), например, при выходе из строя управляемого терморегулятора. Базовый элемент конструкции таких устройств – биметаллическая пластина.
Принцип действия масляных обогревателей и отопителей парокапельного типа, также являющихся в определённой степени инфракрасными, требует установки обоих видов терморегулятора — регулируемого и неуправляемого.
Термостат
Эти устройства регулирования температуры устанавливаются на радиаторы водяного отопления, также осуществляющие обогрев помещения не только инициализацией конвективных потоков воздуха, но и посредством инфракрасного излучения.
Термостаты для водяных радиаторов по принципу действия подразделяются на следующие виды:
Термостат механического действия устанавливается на входной патрубок радиатора и представляет собой запорный вентиль особой конструкции, имеющий привод к сильфону — управляющему гибкому цилиндру с гофрированными в виде гармошки стенками, который заполнен жидкостью с высоким коэффициентом температурного расширения (толуол, воск). С изменением температуры воздуха интенсивность теплоотдачи радиатора и температура теплоносителя в нём также меняются. Цилиндр в соответствии с колебаниями температуры удлиняется или укорачивается, перемещая при этом шток вентиля, и регулирует объём подаваемого в радиатор теплоносителя.
В зависимости от модели, конструкция термостата имеет 2-3 режима работы, задаваемых потребителем вручную, что позволяет управлять, но с невысокой точностью, интенсивностью обогрева помещения, регулируя количество подаваемого в радиатор теплоносителя.
Механический термостат с электронной регулировкой клапана – более сложное устройство, устанавливаемое также на радиаторе, но дополнительно укомплектованное встроенным или выносным термодатчиком, располагаемыми актуальной зоне помещения. Движение штока в таком термостате управляется микропроцессором, работающим от батареек и принимающим сигналы термодатчиков.
Термостаты такой конструкции больше по размерам, но гораздо более функциональны, оснащены на корпусе электронным жидкокристаллическим дисплеем, что позволяет устанавливать температуру с точностью до 1 градуса. Производятся модели, позволяющие программировать почасовое изменение температурного режима помещения в течение суток.
Для точной регулировки подачи теплоносителя производятся ещё более совершенные термостаты, имеющие в конструкции сервопривод, но используются они не на радиаторах, а в системе тёплых полов. В таких регуляторах шток в запорном устройстве приводится в движение электромотором, получающим сигнал с выносного термодатчика, что позволяет с большой точностью контролировать температурный режим.
В обиходе термостатом часто называют регулятор температуры на любом отопителе, но для себя следует знать, к примеру, что «термостат для масляного обогревателя» — определение по сути неверное, так как этот контроллер по принципу действия является терморегулятором.
Механический регулятор температуры
Терморегулятор механического действия предназначен для управления приборами, воздействующими на температурный режим в помещении, и может регулировать как обогрев, так и охлаждение. Рабочий диапазон контролируемых в помещении температур таких устройств (бытового применения) обычно составляет 5-30 градусов.
Устройство и принцип действия прибора
Действие механического терморегулятора основано на физических свойствах входящих в его конструкцию материалов, этот прибор не содержит имеющей отношение к электричеству начинки и потому не требует затрат электроэнергии, но для функционирования устройства необходимо включение его в электрическую цепь обогревателя.
Любой механический терморегулятор имеет в конструкции полую внутри мембрану, заполненную газом – основную составляющую, на которой основан принцип действия всего механизма, поэтому механические регуляторы температуры называют также мембранными.
Под воздействием температуры газ в мембране изменяет свой объём и воздействует на её стенки – сдвигает или раздвигает, тем самым замыкая или размыкая контакты электрической цепи.
Несмотря на простоту конструкции, механический терморегулятор имеет бесспорное преимущество перед электромеханическими – реагирует на изменения температуры воздуха, а не корпуса обогревателя, что позволяет поддерживать заданный температурный режим с малой погрешностью.
Выставление температуры срабатывания терморегулятора производится вращением маховичка до совмещения риски с нужным значением шкалы. Шток маховика связан с мембраной, которая, в зависимости от направления его вращения, приближается или отдаляется от замыкающихся ею контактов. Таким образом, отдаляя мембрану от контактов, мы увеличиваем величину температуры, необходимой для нужного расширения газа и замыкания цепи, и наоборот.
На корпусе, кроме регулировочного колёсика, имеется тумблер-выключатель, который размыкает цепь, отключая при этом прибор и обогреватель.
Монтаж регулирующего устройства
По размерам механические терморегуляторы производятся чуть больше бытового выключателя, с лицевой панелью квадратной или прямоугольной формы различного декоративного исполнения.
По способу монтажа подразделяются на приборы внутреннего и наружного размещения.
Для установки прибора внутреннего расположения в стене выполняют штробы для электропроводки и посадочное гнездо (обычно небольшой глубины — 12-20 мм) под коробку, в которую потом будет установлен регулятор, поэтому после такого монтажа потребуется ремонт отделки помещения.
Наружные приборы не требуют подготовки основания, крепятся способом дупель-шуруп, а монтаж проводки производится открытым способом.
Размещать регулирующее устройство в помещении необходимо с учётом следующих правил:
Важно! Мембранный терморегулятор можно использовать и для управления отоплением помещения ик-обогревателем, но при одном условии — инфракрасное излучение не должно быть направлено на прибор, поэтому при потолочном размещении излучателя к выбору места установки регулирующего устройства следует отнестись особенно внимательно.
Идеальное место расположения механического терморегулятора для управления инфракрасным обогревателем – отдалённая стена комнаты, но при этом в значения выставляемой температуры нужно вносить поправку на отдалённость от актуальной зоны.
Подключение механического регулятора
Врезка регулирующего устройства в электрическую цепь обогревателя мало чем отличается от монтажа мощной розетки, основное требование – использовать провод с квадратурой сечения, соответствующей мощности обогревателя.
Располагаться регулятор может по одному из двух вариантов:
Рассмотрим подробнее операцию врезки, так как подключить терморегулятор к инфракрасному обогревателю можно по-разному, в зависимости от количества отопителей.
Регулирующий прибор, мощность которого обычно составляет 3 кВт, имеет 4 клеммы – две для подключения к автоматическому выключателю на электрощите, и две – к отопительному агрегату.

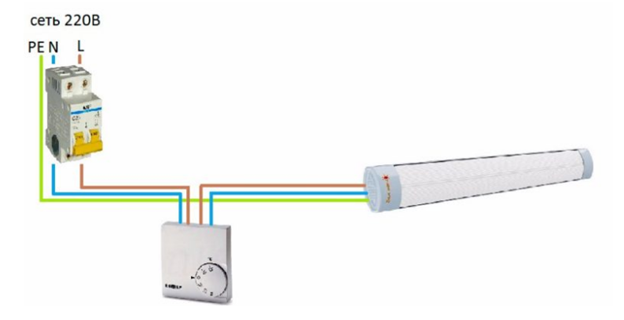

По стандартной схеме от автоматического выключателя на электрощите до клемм входа на контроллере протягивают два кабеля, а затем от выхода регулятора до обогревателя протягивают ещё два.
Если к одному контроллеру запланировано подключение нескольких отопителей, то сделать это можно двумя способами:
Оба эти способа подключения выносного терморегулятора к бытовым инфракрасным обогревателям выполнены по параллельной схеме.
Поочерёдное подключение двух обогревателей к контроллеру по параллельной схеме.
Подсоединять к регулятору несколько отопителей лучше с использованием в цепи магнитного пускателя – устройства, управляющего оборудованием, которое создаёт значительные токовые нагрузки.
Для наглядности схему использования магнитного пускателя для подключения терморегулятора к инфракрасному обогревателю можно изобразить следующим образом:
Электронные устройства регулировки температуры
Эта группа контроллеров является самой совершенной, сложной и, соответственно, дорогой техникой, использующейся в обеспечении помещения комфортным температурным режимом.
Вкратце принцип работы электронного терморегулятора заключается в следующем. В актуальной зоне помещения монтируется выносной электронный термодатчик, мониторящий воздушную среду, с микропроцессором-регулятором, при помощи которого выставляется желаемое значение температуры воздуха. Микропроцессор получает информацию с подключённого к нему датчика, анализирует её и при необходимости реагирования отправляет на отопитель управляющий сигнал на включение или выключение. По этому сигналу, принятому электронной системой управления в агрегате, происходит замыкание или размыкание управляющего реле в электрической цепи.
Важно! Главными достоинствами регулирующих устройств электронного типа являются возможность высокоточного управления температурой и программирования заданий на поддержание определённого температурного режима в помещении с учётом имеющихся факторов.
Потенциал точной настройки этих контроллеров мог бы сделать обогреватели с электронным термостатом самым экономичным электрооборудованием среди инфракрасных агрегатов, если бы не высокая цена таких устройств и их ремонта. Кроме того, монтаж отопителей с электронным термостатом требует от исполнителя профессиональных знаний и навыков, поэтому в большинстве случаев выполняется специалистами и также не дешёв.
Хотим также порекомендовать портал о бытовой и строительной технике. На нем собраны обзоры и статьи по выбору практически любого домашнего устройства, от холодильника, до обогревателя. Сайт TechnoSova.ru.
Заключение
Таким образом, терморегуляторы для инфракрасных обогревателей подразделятся на следующие три группы — обязательные к установке приборы, облегчающие управление механизмы и устройства обеспечения комфорта.
Какой вид обогревателя выбрать, зависит от потребителя, но приоритет при выборе должен быть отдан оборудованию с максимальной степенью безопасности эксплуатации.
Основная суть статьи
Как подключить терморегулятор Eberle RTR-E 3563 к ик обогревателю Алмак
Терморегулятор для инфракрасного обогревателя — как подключить своими руками
Терморегулятор для обогревателя, как правильно подключить?
Схема подключения
Для начала определимся, что подключение инфракрасного обогревателя к электрической сети происходит либо через розетку (чаще всего), либо напрямую через автомат, что в распределительном щитке.
Терморегулятор полагается встраивать между обогревателем и автоматом.
Мы рассмотрим две схемы подключения.
Стандартная
Перед тем как приступить к процессу, необходимо разобраться с мощностью контроллера. Так, обычный регулятор температуры может обслужить сразу несколько ИК-обогревателей. По сути, количество подключаемых отопительных приборов зависит от их мощности.
Один термостат обладает мощностью 3 кВт. Её вполне хватит для обслуживания 3-х обогревателей, которые чаще всего используют как в квартирах, так и в частных домах.
Большинство контроллеров оборудовано 4-мя клеммами: две на входе (фаза, ноль) и две на выходе.
Стандартная схема подключения инфракрасного обогревателя через термостат незамысловата. Для того чтобы её создать, потребуется протянуть от щитка до контроллера два провода, соединяющие ноль и фазу. Далее от терморегулятора проводят ещё два кабеля через выводные клеммы непосредственно до самого обогревателя. Таким образом, мы получаем поочередное подключение всех приборов от сети.
В том случае, если требуется подключить сразу два или три инфракрасных обогревателя, то первая часть процедуры остаётся без изменения. Термостат подключается аналогичным образом. А вот если предполагается устанавливать два отопительных прибора, от его выходных клемм уже следует пускать четыре провода, и шесть проводов, если обогревателей три. По два кабеля на каждый нагреватель. Мы получили параллельное подключение.
Можно по желанию прибегнуть к схеме с последовательным соединением. Тогда, вначале от термостата провода пойдут к первому обогревателю, а от него уже ко второму и так далее.
Есть ещё один вариант схемы с простым подключением инфракрасного обогревателя. Он заключается в следующем: провод фазы от автомата подключают к нагревательному элементу, а провод нуля – к терморегулятору. Но к данному способу стоит прибегать в крайнем случае, когда по-другому подключить термостат не представляется возможности, поскольку он ненадёжен.
С помощью магнитного пускателя
Этой схемой лучше воспользоваться тогда, когда требуется подключить сразу несколько инфракрасных отопительных приборов, либо одну промышленную модель.
Данный способ предполагает установку дополнительного устройства – магнитного пускателя. Он представляет собой коммутационный аппарат из рода электромагнитных контакторов. С его помощью можно коммутировать мощные нагрузки, вызванные переменным или постоянным током.
Предназначение магнитного пускателя заключается в частом включении и отключении силовых электрических цепей.
Схем подключения, где задействован этот коммутационный аппарат много, но мы рассмотрим только одну. Первая часть процесса остаётся без изменения, автомат и терморегулятор соединяются способом, рассмотренным выше. Однако от выходных клемм термостата два кабеля проводят не к ИК-обогревателю, а к магнитному пускателю, от которого они идут к отопительному прибору.
Нюансы подключения
Немного поговорим, как подключить такое устройство. Потолочные либо настенные обогреватели могут нормально работать, но эффективность работы встроенных термостатов очень невелика, ведь датчики будут срабатывать не от температуры в комнате, а по причине нагрева корпуса самого обогревателя. Поэтому правильная схема монтажа предполагает выносное размещение контролирующих частей. Установка термического регулятора должна осуществляться с расчетом зональности использования такого устройства, иначе она будет неправильной. Для правильного осуществления этой процедуры следует придерживаться ряда норм:
Обычно термостат оснащен двумя парами клемм, что подключаются к автомату электрощита и самому обогревателю. Если в соответствии со схемой предполагается включение нескольких приборов отопления, то их включение должно осуществляться параллельно. Тогда будут возможны два варианта подключения:
При монтаже необходимо не перепутать места включений нулевого и фазного проводников, ведь ряд моделей электрорегуляторов очень чувствителен к этому моменту. Кроме того, предполагается монтаж контактора либо магнитного пускателя. Если он нужен, то клеммы выходного типа терморегулятора подсоединяют к реле управления, а обогреватели подключают через контакты, расположенные на пускателе.
Модель с выносным датчиком
Перечисленные выше рекомендации помогут понять, как подключить потолочный инфракрасный обогреватель к терморегулятору. Этот принцип также применяется практически для всех приборов, которые установлены на стенах или потолке. Однако с инфракрасным обогревателем, который находится в полу, дело обстоит иначе.
В этом случае под ламинат или линолеум укладывают специальную нагревательную пленку. Эта система называется «теплый пол». Она является эффективнее, чем настенные или потолочные обогреватели. Чтобы контролировать ее нагрев, чаще всего применяют терморегуляторы с выносным датчиком.
В этом случае от прибора будет отходить еще один провод. На его конце будет установлен небольшой датчик замера температуры. Его необходимо смонтировать непосредственно рядом с пленкой в полу. Для помещений со средней и небольшой площадью инфракрасный теплый пол можно подключать от розетки. Его мощность редко превышает 1,5 кВт.
Подключение терморегуляторов к инфракрасным электрообогревателям
Эффективная работа обеспечивается правильной установкой. Во-первых, нужно продумать в каком месте техника будет находиться. Прибор не должен располагаться в зоне повышенной влажности и вблизи тепловых источников. При несоблюдении этих правил, замер температуры может получиться не точным, что приведет к неправильной работе обогревательного устройства.
Следующий важный вопрос – как подключить терморегулятор к источнику питания и к самому обогревателю. Для замыкания цепи используется реле автоматического выключения. Приведем самые распространенные схемы подключения.
Первый способ подключения терморегулятора к обогревателю инфракрасного типа заключается в использовании одного термостата на один обогреватель. Данный вариант является самым простым методом подключения терморегулятора своими руками.
Второй способ подразумевает параллельное подключение сразу двух обогревательных устройств к одному терморегулятору. Сначала последовательно подключается первый электрообогреватель, от которого выполняется разводка для подключения второго прибора. Есть вариант использования одним терморегулятором больше двух электрообогревателей.
Несмотря на сложность подключения, такая схема является самой практичной. Здесь принцип действия устройства основан на применении электромагнитного пускателя для безопасного использования электроприбора.
Некоторые производители могут предложить вам готовую схему, имея в продаже собственные магнитные пускатели. Поэтому, если вы слабо разбираетесь в электротехнике, лучше, предварительно, внимательно ознакомиться с инструкцией для подключения, либо довериться работе профессионалов.
Стоимость и виды инфракрасных обогревателей с регулятором температуры на примере трех популярных образцов. Модели инфракрасных терморегуляторов настенного и потолочного типа являются самыми популярными в своем сегменте продукции. Главное их отличительное качество – компактные габариты.
Помимо этого, потенциальных клиентов привлекает оригинальный дизайн изделия и возможность подбора терморегулятора под оформление комнаты. Рассмотрим несколько вариантов.
Подключение терморегулятора термостата для инфракрасного обогревателя BALLU BMT 2
Терморегулятор для обогревателя, как правильно подключить?
3 варианта подключения инфракрасного обогревателя
Схема подключения
Для начала определимся, что подключение инфракрасного обогревателя к электрической сети происходит либо через розетку (чаще всего), либо напрямую через автомат, что в распределительном щитке.
Терморегулятор полагается встраивать между обогревателем и автоматом.
Мы рассмотрим две схемы подключения.
Стандартная
Перед тем как приступить к процессу, необходимо разобраться с мощностью контроллера. Так, обычный регулятор температуры может обслужить сразу несколько ИК-обогревателей. По сути, количество подключаемых отопительных приборов зависит от их мощности.
Один термостат обладает мощностью 3 кВт. Её вполне хватит для обслуживания 3-х обогревателей, которые чаще всего используют как в квартирах, так и в частных домах.
Большинство контроллеров оборудовано 4-мя клеммами: две на входе (фаза, ноль) и две на выходе.
Стандартная схема подключения инфракрасного обогревателя через термостат незамысловата. Для того чтобы её создать, потребуется протянуть от щитка до контроллера два провода, соединяющие ноль и фазу. Далее от терморегулятора проводят ещё два кабеля через выводные клеммы непосредственно до самого обогревателя. Таким образом, мы получаем поочередное подключение всех приборов от сети.
В том случае, если требуется подключить сразу два или три инфракрасных обогревателя, то первая часть процедуры остаётся без изменения. Термостат подключается аналогичным образом. А вот если предполагается устанавливать два отопительных прибора, от его выходных клемм уже следует пускать четыре провода, и шесть проводов, если обогревателей три. По два кабеля на каждый нагреватель. Мы получили параллельное подключение.
Можно по желанию прибегнуть к схеме с последовательным соединением. Тогда, вначале от термостата провода пойдут к первому обогревателю, а от него уже ко второму и так далее.
Есть ещё один вариант схемы с простым подключением инфракрасного обогревателя. Он заключается в следующем: провод фазы от автомата подключают к нагревательному элементу, а провод нуля – к терморегулятору. Но к данному способу стоит прибегать в крайнем случае, когда по-другому подключить термостат не представляется возможности, поскольку он ненадёжен.
С помощью магнитного пускателя
Этой схемой лучше воспользоваться тогда, когда требуется подключить сразу несколько инфракрасных отопительных приборов, либо одну промышленную модель.
Данный способ предполагает установку дополнительного устройства – магнитного пускателя. Он представляет собой коммутационный аппарат из рода электромагнитных контакторов. С его помощью можно коммутировать мощные нагрузки, вызванные переменным или постоянным током.
Предназначение магнитного пускателя заключается в частом включении и отключении силовых электрических цепей.
Схем подключения, где задействован этот коммутационный аппарат много, но мы рассмотрим только одну. Первая часть процесса остаётся без изменения, автомат и терморегулятор соединяются способом, рассмотренным выше. Однако от выходных клемм термостата два кабеля проводят не к ИК-обогревателю, а к магнитному пускателю, от которого они идут к отопительному прибору.
Нюансы подключения
Немного поговорим, как подключить такое устройство. Потолочные либо настенные обогреватели могут нормально работать, но эффективность работы встроенных термостатов очень невелика, ведь датчики будут срабатывать не от температуры в комнате, а по причине нагрева корпуса самого обогревателя. Поэтому правильная схема монтажа предполагает выносное размещение контролирующих частей. Установка термического регулятора должна осуществляться с расчетом зональности использования такого устройства, иначе она будет неправильной. Для правильного осуществления этой процедуры следует придерживаться ряда норм:
Обычно термостат оснащен двумя парами клемм, что подключаются к автомату электрощита и самому обогревателю. Если в соответствии со схемой предполагается включение нескольких приборов отопления, то их включение должно осуществляться параллельно. Тогда будут возможны два варианта подключения:
При монтаже необходимо не перепутать места включений нулевого и фазного проводников, ведь ряд моделей электрорегуляторов очень чувствителен к этому моменту. Кроме того, предполагается монтаж контактора либо магнитного пускателя. Если он нужен, то клеммы выходного типа терморегулятора подсоединяют к реле управления, а обогреватели подключают через контакты, расположенные на пускателе.
Модель с выносным датчиком
Перечисленные выше рекомендации помогут понять, как подключить потолочный инфракрасный обогреватель к терморегулятору. Этот принцип также применяется практически для всех приборов, которые установлены на стенах или потолке. Однако с инфракрасным обогревателем, который находится в полу, дело обстоит иначе.
В этом случае под ламинат или линолеум укладывают специальную нагревательную пленку. Эта система называется «теплый пол». Она является эффективнее, чем настенные или потолочные обогреватели. Чтобы контролировать ее нагрев, чаще всего применяют терморегуляторы с выносным датчиком.
В этом случае от прибора будет отходить еще один провод. На его конце будет установлен небольшой датчик замера температуры. Его необходимо смонтировать непосредственно рядом с пленкой в полу. Для помещений со средней и небольшой площадью инфракрасный теплый пол можно подключать от розетки. Его мощность редко превышает 1,5 кВт.
Подключение терморегуляторов к инфракрасным электрообогревателям
Эффективная работа обеспечивается правильной установкой. Во-первых, нужно продумать в каком месте техника будет находиться. Прибор не должен располагаться в зоне повышенной влажности и вблизи тепловых источников. При несоблюдении этих правил, замер температуры может получиться не точным, что приведет к неправильной работе обогревательного устройства.
Следующий важный вопрос – как подключить терморегулятор к источнику питания и к самому обогревателю. Для замыкания цепи используется реле автоматического выключения. Приведем самые распространенные схемы подключения.
Первый способ подключения терморегулятора к обогревателю инфракрасного типа заключается в использовании одного термостата на один обогреватель. Данный вариант является самым простым методом подключения терморегулятора своими руками.
Второй способ подразумевает параллельное подключение сразу двух обогревательных устройств к одному терморегулятору. Сначала последовательно подключается первый электрообогреватель, от которого выполняется разводка для подключения второго прибора. Есть вариант использования одним терморегулятором больше двух электрообогревателей.
Несмотря на сложность подключения, такая схема является самой практичной. Здесь принцип действия устройства основан на применении электромагнитного пускателя для безопасного использования электроприбора.
Некоторые производители могут предложить вам готовую схему, имея в продаже собственные магнитные пускатели. Поэтому, если вы слабо разбираетесь в электротехнике, лучше, предварительно, внимательно ознакомиться с инструкцией для подключения, либо довериться работе профессионалов.
Стоимость и виды инфракрасных обогревателей с регулятором температуры на примере трех популярных образцов. Модели инфракрасных терморегуляторов настенного и потолочного типа являются самыми популярными в своем сегменте продукции. Главное их отличительное качество – компактные габариты.
Помимо этого, потенциальных клиентов привлекает оригинальный дизайн изделия и возможность подбора терморегулятора под оформление комнаты. Рассмотрим несколько вариантов.
Подключение терморегулятора термостата для инфракрасного обогревателя BALLU BMT 2
Как подключить терморегулятор к инфракрасному обогревателю? Советы и подробная инструкция
Как подключить терморегулятор к обогревателю?
Электрические конвекторы – отличная альтернатива газовому отоплению. Они полностью безопасны, не требуют установки отопительных труб, способны быстро нагреть воздух в помещении до необходимого уровня. Обладая оригинальным дизайном, отопительные панели гармонично впишутся в любой интерьер. Одним из главных преимуществ электрических конвекторов отопления является возможность регулировки их работы разными системами управления. Это позволяет эксплуатировать отопление в разных режимах и максимально точно контролировать обогрев помещения.
Какими бывают терморегуляторы к автономным обогревателям
Принято выделять два основных вида терморегуляторов:
Механические термостаты отличаются простотой конструкции. Они не подключаются к стационарной электросети, контроль за уровнем температуры осуществляется специальной мембранной, чувствительной к разогреву и охлаждению. При достижении определенной температуры мембрана рассоединяет сеть и обогреватель отключается. Чувствительность такого устройства составляет полградуса, температурный диапазон от +5 0 С до +30 2 С. Монтируются механические терморегуляторы на стену. Врезная или накладная установка позволяет их применять с любыми типами проводки.
Электронные термостаты оснащены дисплеем, отображающем процессы в отопительной системе. Могут комплектоваться двумя датчиками, отслеживающими температуру воздуха и теплых полов. Электронные устройства точнее механических, диапазон регулировки от +5 0 С до +45 0 С. Более дорогие программированные модели могут быть встроены в систему «Умный дом», позволяют регулировать температуру воздуха на протяжении определенного отрезка времени. Терморегуляторы универсальные устройства, при необходимости они могут обслуживать электрические теплые полы.
Терморегулятор для теплого пола RTC70.26 Как проверить
Как подключить терморегулятор к обогревателю?
Терморегуляторы для обогревателей
Стандартный электрообогреватель, не имеющий регулятора нагрева, не очень удобен, а порой и просто опасен в эксплуатации. При беспрерывном использовании таких приборов есть высокий риск возникновения пожара, а температуру самого воздуха в помещении можно контролировать только при включении и выключении обогревателя. Поэтому имеет смысл приобрести специальный терморегулятор для него. О том, что это такое, как правильно это устройство использовать, мы и поговорим ниже.
Что это такое?
Терморегулятор для обогревателя представляет собой специальное устройство, которое позволяет поддерживать заданную температуру воздуха в помещении. Во многих современных моделях обогревателей такой термостат уже встроен производителем. Если же его нет, то можно приобрести прибор и отдельно. При этом есть виды, которые как подключаются к самому отопительному прибору, так и к электрической розетке.
Внешний вид этого приспособления в зависимости от его типа и производителя может существенно разниться. Но, как правило, это небольшая квадратная или прямоугольная коробочка с дисплеем, на котором и отображаются параметры работы, заданные пользователем. Терморегулятор позволяет не только более безопасно и удобно использовать обогреватель, но и существенно сэкономить на оплате электроэнергии. Дело в том, что приборы без термостата потребляют примерно на 40% больше электричества, чем модели, имеющие такой термостат.
Принцип работы
Суть проста – небольшой датчик заранее программируется человеком на поддержание определенной температуры воздуха. Когда обогреватель нагревает воздушные массы до заданного показателя, то он автоматически отключается. Когда же температура в комнате падает, прибор вновь начинает работать. Использование таких терморегуляторов позволяет всегда поддерживать оптимальную температуру не только в жилых комнатах, но и на складах, в подвалах и во многих других помещениях.
К тому же некоторые модели термостатов можно программировать не только на поддержание определенной температуры воздуха в комнате, но и задавать часы включения и выключения устройства. Это позволяет прогревать комнату к определенному времени – например, к началу рабочего дня или, наоборот, к приходу домой. Терморегуляторы – это нужные и важные устройства для тех, кто ценит не только максимально комфортные условия в помещениях, но и прежде всего переживает за безопасность использования электрообогревателей.
Сегодня существует множество различных моделей терморегуляторов. Все они подразделяются на 2 большие группы по типу управления:
Безусловно, первый вариант является наиболее простым и бюджетным, зато второй многофункциональный и современный. Итак, электронные терморегуляторы состоят из 3 основных частей.
Простейшее устройство этого прибора обеспечивает простоту его эксплуатации. Для простых бытовых обогревателей такой терморегулятор станет прекрасным и бюджетным дополнением. Данное приспособление встраивается непосредственно в сам обогреватель, точнее, в его центральную часть либо же вблизи розетки. Несмотря на простую конструкцию, даже механические терморегуляторы можно встраивать в «умный дом» и настраивать их не только на поддержание конкретной температуры воздуха в помещении, но и определять с их точностью температуру любых электрических приборов в доме, тем самым повышая уровень пожарной безопасности.
Механические приспособления являются еще более простыми в своем устройстве и использовании. Состоят они из баллона со штоком, внутри которого и помещено специальное жидкое вещество. По внешнему виду напоминают обычную запорную арматуру, правда, имеют маленький размер. Крепятся обычно на сам обогреватель. Простейшие терморегуляторы этого вида обычно устанавливают в погребе, на складах, а также в прочих нежилых или редко посещаемых помещениях.
Простая и безопасная конструкция позволяет использовать их длительное время даже без пристального внимания человека.
Электромеханические терморегуляторы являются современными и многофункциональными. Принцип их действий довольно прост – внутри располагается специальное реле, и определённая часть его при интенсивном нагревании расширяется, тем самым подавая сигнал обогревателю об отключении. И наоборот, когда реле остывает, прибор получает сигнал о включении. При этом внешний вид такого терморегулятора может отличаться в зависимости от производителя и конкретной модели. Есть девайсы, оснащённые просто реле, а есть и те, что имеют специальный дисплей.
Такой вариант терморегулятора подойдет и для погреба, и для складского помещения и, конечно же, для частного дома. Помимо этого, в отдельную категорию специалисты относят и терморегуляторы, предназначенные для инфракрасных обогревателей. Они имеют 2 разновидности – механическую и электронную. Но при этом само устройство и принцип его работы более сложен, чем у девайсов, изготовленных для стандартных обогревателей.
В отдельную категорию относят и розетки-термостаты. Некоторые называют такое приспособление погружным термостатом. В данном случае сама розетка уже оснащена специальным контроллером нагрева самого обогревателя и воздуха в помещении. Правда, терморегулятор все же можно будет приобрести заранее и отдельно. Затем при помощи специальных пазух в него вставляют розетку и крепят на стену, как обычный источник электроэнергии. Далее пользователь программирует термостат на время работы и необходимую температуру воздуха в помещении. Также можно установить и максимальную температуру нагрева самого прибора.
Далее все, что необходимо – это просто включить обогреватель в розетку-термостат и наблюдать за процессом. Большим плюсом является и то, что такой термостат можно с легкостью использовать не только как регулятор нагрева воздуха в помещении, но и как регулятор его охлаждения. Существуют еще и GSM управляемые и Wi-Fi регулируемые приспособления. Они являются самыми дорогостоящими и современными. Программировать такие терморегуляторы можно через любое мобильное устройство и через него же можно задавать или менять команды, а также в любое время проверить эффективность и правильность работы этого девайса.
По типу подключения все терморегуляторы вышеописанных видов также подразделяются на 2 большие группы.
Есть и еще один критерий, согласно которому все реализуемые сегодня терморегуляторы подразделяются еще на 2 группы.
Каждая разновидность такого устройства является рекомендуемой, но необязательной для установки в каком-то определенном помещении. При желании любой тип этого приспособления можно устанавливать на любом обогревателе.
Однако чтобы повысить эффективность использования терморегулятора, перед его приобретением и покупкой лучше всего проконсультироваться со специалистами.
Производители
Сегодня многие мировые бренды осуществляют изготовление и реализацию терморегуляторов для обогревателей различного типа. Есть среди них и те, что выпускают только 1 вид такого прибора, а есть и те, что предлагают покупателям разные его типы. Перед покупкой в первую очередь стоит обратить внимание и изучить ассортимент таких производителей.
По словам владельцев таких терморегуляторов, потребление электроэнергии самими обогревателями снижается почти на 20%.
Все вышеописанные бренды, существуют на рынке уже довольно давно. Поэтому их продукция хорошо знакома и обывателям, и профессионалам. Именно их отзывы и подтверждают высокое качество и долговечность терморегуляторов этих брендов.
Правила выбора
Но мало знать, товарам каких производителей можно доверять. Необходимо также заранее оценивать основные критерии выбора конкретной модели терморегулятора.
Если помимо контроля за температурой воздуха, будут выполняться и другие задачи, тогда экономить не стоит и следует покупать более дорогостоящие модели.
Конечно, не стоит забывать и о таких показателях, как внешний вид, размер и цвет терморегулятора. Они хоть и не являются ключевыми при выборе, но все же оказывают влияние на покупку. Лучше всего, что термостат гармонично вписывался в окружающую обстановку и не сильно выбивался из общего интерьера комнаты.
Схема подключения
К каждому термостату производитель в обязательном порядке прикладывает детальную инструкцию, в которой пошагово описано, как правильно подключить термостат и как им пользоваться. Но есть некоторые общие правила монтажа, которые необходимо обязательно соблюдать, если необходимо подсоединить терморегулятор самостоятельно.
Стоит помнить, что перед тем как приступать к непосредственной установке терморегулятора любого типа, необходимо убедиться в том, что под рукой имеются все необходимые комплектующие части.
Также внимательно следует изучить инструкцию по эксплуатации и лишь после этого приступать к монтажным работам.
О том, как выбрать комнатный терморегулятор для обогревателя, вы можете узнать из видео ниже.
